PNPとNPNの違いとは？初心者でも分かる配線とCOMの考え方

PNPとNPNの違いについて

※この記事は初心者に向けて書いています。

トランジスタとは、電気の流れをON／OFFするための電子部品です。
スイッチのような役割を持ち、センサーやPLCの入出力回路で使われています。
PNPやNPNは、そのトランジスタの「出力のしかた」の違いを表しています。

PLCから見たときのCOM（共通線）が違うという点です。

ONすると、信号線を0V側へ落とす出力方式です。
自分から＋電圧は出さず、0Vへの通り道を作るイメージになります。

ONすると、信号線に＋24Vを渡す出力方式です。
自分から＋電圧を出し、相手は0Vにつながっていれば動作します。

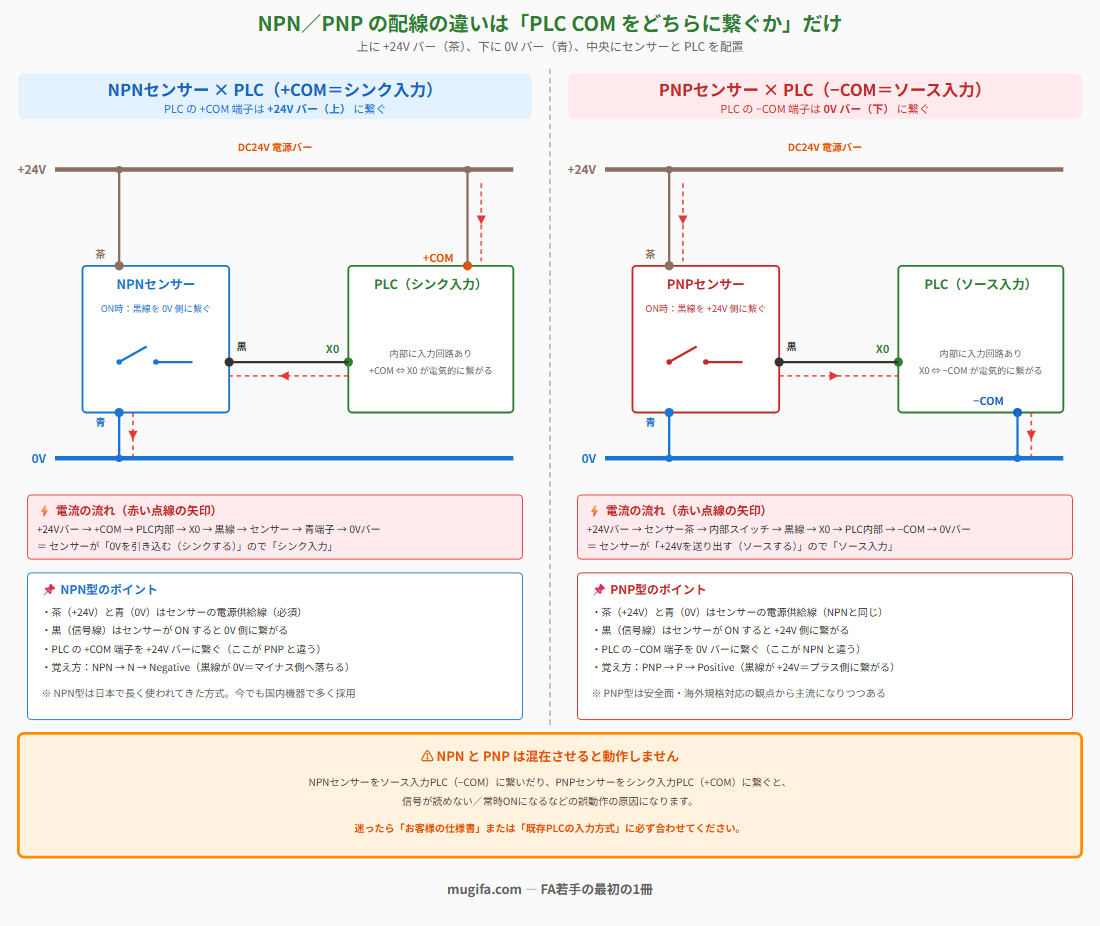

センサーとPLC入力方式の関係は次のとおりです。

センサー	PLC入力方式
NPN	シンク入力
PNP	ソース入力

※ NPNとPNPを混ぜると正常に動作しないので注意が必要です。

一番おすすめの覚え方はこちらです。

これだけ覚えておくだけでも、配線ミスはかなり減ります。

日本では昔からNPN方式が多く使われてきました。
しかし最近は、安全面や海外規格への対応から、PNP方式が主流になりつつあります。

お客様の仕様書が絶対です。
仕様書がない場合は、すでに導入されているPLCや機器の仕様に合わせるのがベターです。
