端子台の接続手順：締め付けトルクと「抜けない配線」のコツ

端子台の種類と接続方式の基本

端子台にはいくつかの接続方式があり、それぞれ手順が異なります。主に現場で使われるのは「ねじ式」と「スプリング式（バネ式）」の2種類です。

ねじ式は、端子台のねじを締めることで電線を固定する方式です。制御盤の端子台として昔から広く使われており、締め付けトルクの管理が重要になります。

スプリング式（バネ式）は、バネの力で電線を挟み込む方式です。工具なしで差し込むだけで接続できるものや、ドライバーでリリースボタンを押して差し込むタイプがあります。フエニックスコンタクトやワゴの製品が制御盤ではよく使われます。

どちらの方式を選ぶかは用途・コスト・保全性によって変わってきます。端子台の種類と選び方の詳細は端子台の種類と選び方：ねじ式・バネ式・フェルール端子の使い分けに整理しているので、選定段階から確認しておくと施工がスムーズになります。

ねじ式端子台の正しい締め方

ねじ式端子台の接続で失敗が起きやすいのは、「締め方」よりも先の段階、電線の処理と挿入の部分です。締める前の準備が仕上がりを決めます。

被覆の剥き量を合わせる

まず電線の被覆を剥きます。剥く長さは端子台の接続部の幅（導体が入る範囲）に合わせるのが基本です。

剥きすぎると被覆の外で導体が露出した状態になり、隣の端子と接触するリスクがあります。剥き量が短すぎると、被覆の部分までねじで締めることになり、導体に直接圧力がかからず接触不良につながります。

目安として、端子台の金属部（接続座）に導体が収まり、なおかつ被覆の端が端子台の入口ぎりぎりに来る長さが適正です。メーカーのカタログに推奨の剥き量（ストリップ長）が記載されているので、新しい製品を使うときは確認しておくと確実です。

より線はまとめてから挿入する

より線（撚り線）をそのまま挿入すると、ねじを締める際に素線が1本だけ逃げて端子台の外に出てしまうことがあります。見た目では気づきにくく、接触面積が減るため抵抗が上がります。

より線を使う場合は、指でよく撚り合わせてから挿入するか、フェルール端子を圧着してから接続するのが確実です。フェルール端子を使った処理についてはフェルール端子の圧着方法と選び方：現場での活用に詳しくまとめています。

単線（硬銅線）の場合は素線が逃げる心配は少ないですが、曲げ方向に注意します。端子台の穴に対して直角に挿入するのが基本で、斜めに入ったまま締めると、ねじが緩んだときに抜けやすくなります。

ねじを締める順番と方向

電線を挿入したらねじを締めます。このとき、いきなり強く締めるのではなく、まず指でねじを当ててから工具を使うのが基本です。

ねじを締める方向は時計回りです。当たり前のことのように聞こえますが、疲れた状態や狭い場所での作業では逆方向に回していることがあります。ドライバーが滑ってねじ山を傷めると、トルク管理が意味をなさなくなるので注意が必要です。

ドライバーは端子台のねじに合ったサイズを使います。大きすぎるドライバーは力が分散して締め不足になりやすく、小さすぎるドライバーは溝から外れてねじ山を傷める原因になります。

締め付けトルクの目安

ねじ式端子台の接続で見落とされやすいのが、締め付けトルクの管理です。「ぐっと締まれば大丈夫」という感覚で作業していると、締め不足と締めすぎの両方のリスクを抱えることになります。

締め不足と締めすぎ、それぞれのリスク

締め不足の場合、電線が端子台のねじと導体の間でしっかり圧着されていないため、振動や熱膨張・収縮の繰り返しでねじが緩んでいきます。最初は問題なく動いていても、数ヶ月後に接触不良が起きるのはこのパターンが多いです。

締めすぎの場合、電線の導体が変形したり、端子台のねじ山がつぶれたりします。特にアルミ導体の電線や、細い素線のより線は、過剰なトルクで素線が切れることがあります。端子台本体も樹脂製のものは割れることがあるので注意が必要です。

トルクの目安

端子台の締め付けトルクは、メーカーのカタログや取扱説明書に記載されています。端子台のサイズ（接続できる電線の太さ）によって異なりますが、一般的な目安は以下の通りです。

• 0.5〜1.5sq クラス：0.4〜0.6 N・m 程度
• 2.5〜4sq クラス：0.8〜1.2 N・m 程度
• 6sq 以上：1.5〜2.5 N・m 程度

これはあくまで目安であり、メーカー・型番によって異なります。必ずカタログの指定値を確認してください。

重要な設備や振動の多い環境では、トルクドライバーやトルクレンチを使って規定トルクで締め付けることを検討してください。「手ごたえで判断」には個人差があり、同じ作業者でも体調や疲労度によってバラつきが出ます。品質を安定させるにはツールで管理するのが確実です。

増し締めの考え方

制御盤の初期稼働後、数日〜数週間経ってから増し締めを行う現場があります。これは、電線とねじ座の間に微小な変形が生じてねじが僅かに緩むためで、特に電流が流れる端子や振動のある環境では有効です。

ただし、増し締めの際も過剰なトルクをかけないよう注意が必要です。最初の締め付けと同じ規定トルクで、すでに締まっているかを確認する感覚で行います。

スプリング式端子台の扱い方

スプリング式（バネ式）の端子台は、ねじ締め作業が不要なため施工が速いのが特徴です。ただし、操作の手順を間違えると接続が不完全になります。

差し込み型（プッシュイン）の手順

最もシンプルなタイプは、剥いた単線や圧着済みのフェルール端子を穴に差し込むだけで接続が完了する「プッシュイン型」です。

手順としては、電線を適切な長さに被覆を剥いてから（または圧着済みのフェルール端子を準備して）、端子台の穴に真っ直ぐ差し込みます。「カチッ」と感触があるか、軽く引っ張って抜けないことを確認するのが基本です。

より線をそのままプッシュイン型に差し込もうとすると、素線がバラけて入らないことがあります。この場合、フェルール端子の使用を推奨します。

リリースボタン付きタイプの手順

ドライバーや専用工具でリリースボタンを押しながら差し込むタイプは、より線でも接続しやすい設計になっています。

手順は、まずリリース穴にマイナスドライバーを差し込んでバネを開放し、その状態で電線を接続穴に差し込みます。電線が奥まで入ったらドライバーを抜き、バネを戻して固定します。

よくあるミスが、ドライバーを差し込む穴と電線を差し込む穴を間違えることです。端子台によっては穴の配置が紛らわしいものもあるので、製品の表記や形状を確認してから作業します。

接続後は必ず軽く引っ張って確認します。バネが完全に戻っていないと、見た目は接続されているように見えても固定されておらず、引っ張ると抜けます。

スプリング式の抜き方

スプリング式端子台から電線を抜くときは、必ずリリースボタンを操作してから引き抜きます。無理に引き抜こうとすると電線が傷み、次の接続に影響します。フェルール端子付きの場合は特に、スリーブが変形してしまうことがあります。

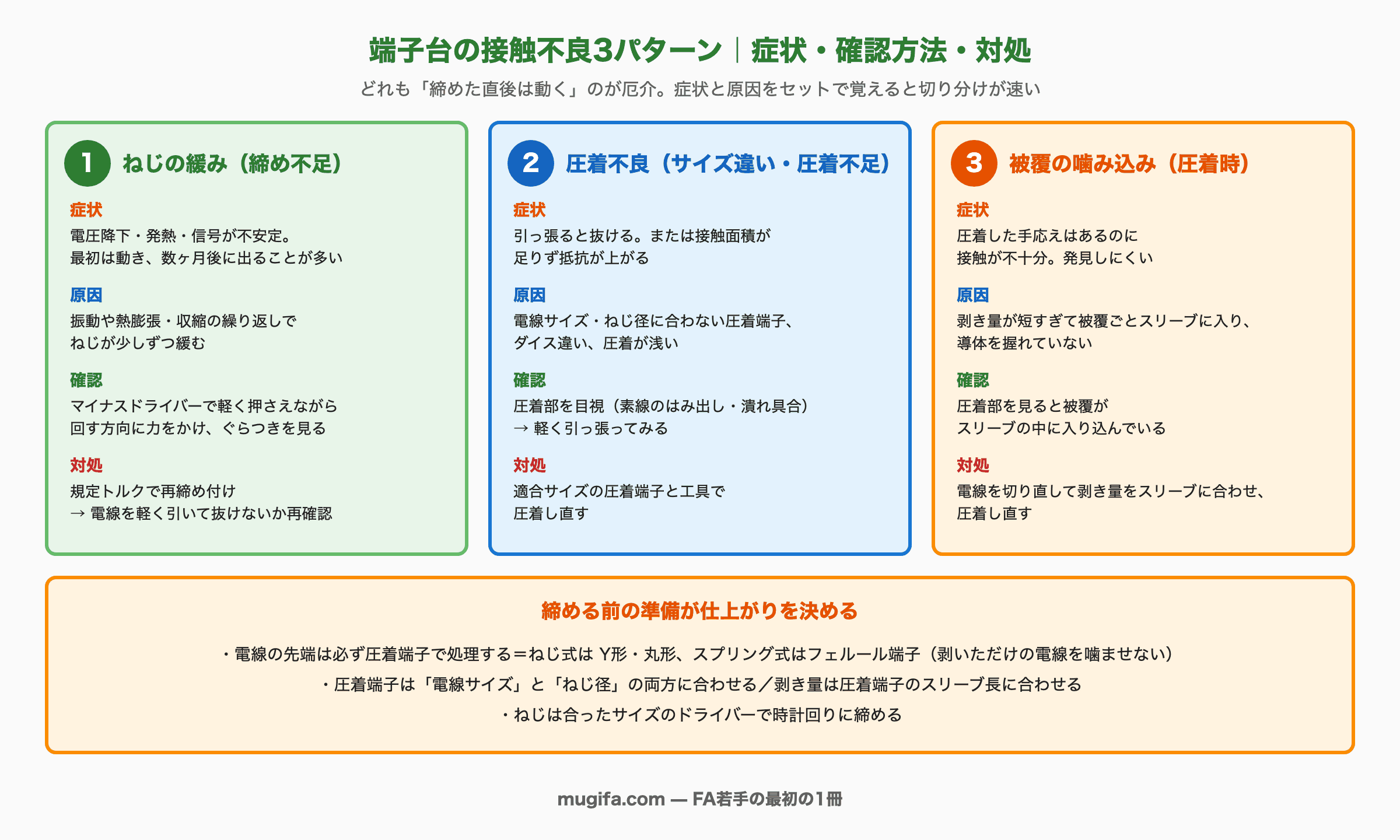

よくある接触不良の原因と対処

端子台の接続トラブルの多くは、施工時の手順ミスか、経年による変化が原因です。症状と原因をセットで覚えておくと、現場での切り分けが速くなります。

締め不足による緩み

端子台のねじが緩んでいると、電線との接触面積が減って抵抗が上がります。電圧降下・発熱・信号の不安定さとして現れることが多いです。

確認方法は、マイナスドライバーで端子台のねじを軽く押さえながら回す方向に力をかけてみて、ぐらつきがあるか確認することです。緩んでいる場合は規定トルクで再締め付けし、接続した電線を軽く引いて抜けがないか再確認します。

より線の素線抜け

ねじを締めた際に素線が1本だけ端子台の外に逃げていたが、気づかずに蓋をしてしまった。そういうケースで、しばらく後から接触不良が起きることがあります。

端子台のねじを一度緩めて確認すると、逃げた素線が端子台の外に出ているのがわかります。再処理として、フェルール端子を圧着して再接続するのが確実です。

被覆の噛み込み

電線の被覆の剥き量が短すぎると、ねじで被覆ごと締め付ける形になります。この場合、ねじのトルクが被覆に吸収されて導体に伝わらず、手応えは「締まった感じ」があるのに接触が不十分な状態になります。

発見しにくいトラブルのひとつです。端子台を外してよく観察すると、被覆が圧縮変形しているのがわかります。電線を切り直して剥き量を正しく取り、再接続します。

腐食・酸化による接触抵抗の上昇

長期間使用した端子台では、電線の導体や端子台の金属部分が酸化・腐食して接触抵抗が上がることがあります。特に屋外に近い環境や、湿気の多い場所では起きやすいです。

この場合、端子台ごと交換するのが確実な対処です。接点復活剤で一時的に改善しても、根本的な解決にはなりません。

制御盤全体の配線管理の考え方については、制御盤の配線を整理する：ダクト・結束・整線の現場ルールも合わせて読んでみてください。端子台の接続品質は、盤全体の整線ルールと組み合わせて考えると、保全性が大きく変わります。

まとめ

端子台の接続は「差し込んで締めるだけ」ではなく、被覆の剥き量・挿入状態・締め付けトルクそれぞれに確認すべきポイントがあります。1本の接続を丁寧に仕上げる習慣が、後のトラブルを防ぎます。

• ねじ式：被覆の剥き量を端子台に合わせ、より線はまとめてから挿入する
• 締め付けトルクはカタログの指定値を確認し、トルクドライバーで管理するのが確実
• スプリング式：差し込み後に必ず引っ張り確認をする・抜くときもリリース操作を忘れない
• よくある接触不良は「ねじの緩み」「素線の逃げ」「被覆の噛み込み」の3パターン
• より線には迷わずフェルール端子を使うと接続品質が安定する
