制御盤の試運転チェックリスト：電源投入前にやること

制御盤が完成した。配線も終わった。あとは電源を入れるだけ。

そのタイミングで「まあ、大丈夫だろう」と電源を入れてしまうのが、一番危ない瞬間です。

試運転前の確認を省いて、漏電・短絡・機器の焼損が起きてしまうと、その後の修復作業は配線工事の何倍もの時間を取られます。最悪の場合、機器が再起不能になることもある。

この記事では、制御盤の電源を初めて投入する前に行う確認作業を、現場で使えるチェックリスト形式でまとめます。「なぜやるか」と「具体的に何を確認するか」をセットで整理しているので、初めて試運転を担当する人にも、自分の手順を見直したい人にも使ってもらえるはずです。

なぜ電源投入前の確認が重要なのか

制御盤の中には、電圧の異なる回路が混在しています。主回路（動力系）と制御回路（信号系）が同じ盤内に入っており、それぞれ扱う電圧や電流の大きさが全く違います。

電源を入れる前の確認作業は、次の3つのリスクを潰すために行います。

短絡（ショート）のリスク：配線ミス・端子の締め忘れ・被覆の傷などが原因で、通電した瞬間に短絡が起きることがある。
漏電のリスク：絶縁不良の状態で電源を入れると、想定外の場所に電流が流れ、感電や機器焼損につながる。
機器の誤動作・破損のリスク：電圧や回路の確認が不十分なまま通電すると、電磁接触器やリレー、PLCなどの機器が想定外の動作をしたり、許容電圧を超えて壊れたりすることがある。

制御盤の中にどんな機器が入っているか、機器の配置や役割については制御盤の中に何が入っている？主要機器の役割と配置をざっくり整理で整理しています。確認作業の前に、盤内の機器構成を把握しておくと理解が深まります。

チェック1：配線の目視確認

最初にやるのは、全体を目で見て回ることです。測定器を使う前に、まず「見て分かるミス」を潰します。

確認するポイント

□ 配線が端子台・機器に正しく挿入されているか（端子穴に入りきっていない、被覆だけ挟まっているケースがある）
□ 配線の被覆に傷・破れがないか（施工中に工具で傷をつけることがある）
□ 配線が金属部分（盤板・ダクトの端面）に直接当たっていないか（振動や経年でショートの原因になる）
□ 未接続の線（浮いている線）がないか（設計変更後の取り残しがあることがある）
□ 配線番号（マーカーチューブ）が読めるか（施工中に向きが変わって読めなくなっていることがある）
□ 主回路と制御回路が混在していないか（特にダクト内・端子台付近）

目視の段階で「あれ？」と思う箇所が1か所でもあれば、必ず止まって確認します。「たぶん大丈夫」で通電しないのが鉄則です。

チェック2：端子の締め付け確認

配線の目視が終わったら、端子台・機器の端子を1か所ずつ締め直します。

「締めた記憶はある」でも、実際に触ってみると緩んでいることがあります。特に施工の終盤は疲労が出やすく、見落としが起きやすいです。

確認するポイント

□ 端子台の全端子をドライバーで増し締め確認（空端子も含む。空端子の緩みは異物混入の原因になる）
□ 遮断器（MCCB・ELCB）の端子（ここの緩みは発熱・焼損に直結する）
□ 電磁接触器（MC）の主回路端子・補助接点端子（取り付けビス含む）
□ 電磁開閉器（MS）の端子（MCとサーマルリレーの締め付け含む）
□ パワーサプライの入出力端子
□ PLC・リレーの端子

電磁接触器（MC）の端子は、主回路・補助接点ともに確認が必要です。MCの仕組みと端子構成については電磁接触器（MC）とは？仕組みと選び方の基準を現場目線で整理を参考にしてください。

また、電磁開閉器（MS）はMCとサーマルリレーが一体になった機器で、それぞれに締め付け箇所があります。電磁開閉器（MS）とは？MCとサーマルリレーの組み合わせを理解するで確認しておくと、見落としが減ります。

チェック3：絶縁抵抗の測定

目視・端子確認が終わったら、絶縁抵抗計（メガー）で絶縁確認を行います。

これは「配線が意図しない場所（大地・金属部分・他の回路）と繋がっていないか」を確認する作業です。目で見えない絶縁不良を数値で把握できる、試運転前の最重要チェックのひとつです。

測定前の準備

□ すべての遮断器（MCCB・ELCB）を開放（OFF）にする
□ 測定できない機器（PLC・インバータ・電子機器）は端子から切り離す（低電圧機器はメガーの測定電圧で破損することがある）
□ 電子機器の端子から配線を外した場合は、外した配線に印をつけておく

測定手順

□ 主回路の絶縁確認：各相（R・S・T）と大地間を測定。目安は1MΩ以上（新設盤は通常数十MΩ〜それ以上が出る）。
□ 制御回路の絶縁確認：制御電源ライン（24VDC等）と大地間を測定。
□ 測定電圧は回路の定格に合わせる：低圧（600V以下）は500Vメガーが一般的。電子機器が混在する場合は適切な電圧に下げること。

測定後の処理

□ 切り離した配線を元の端子に戻す
□ 測定結果を記録しておく（後の比較・保全記録に使える）

絶縁抵抗が基準値を下回った場合は、通電を止めて原因を探します。「ちょっと低いけど動くから大丈夫」は通用しません。

チェック4：電源・制御電圧の確認順序

絶縁確認が終わったら、いよいよ通電準備です。ただし、全部一気に入れるのではなく、段階を踏んで確認しながら進めます。

通電の順序（基本パターン）

主幹遮断器（入力側）だけを投入する
この時点では、主回路・制御回路ともに下流の遮断器はすべてOFF。入力側の電圧・相順を確認する。
電圧・相順を確認する

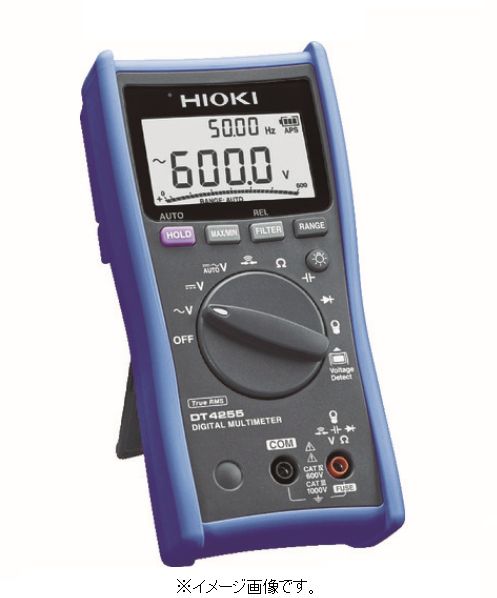

テスターで各相間電圧（R-S・S-T・T-R）が正常かを確認。相順が設計と合っているかも確認する（モーターの回転方向に影響する）。
制御電源を単独投入する
パワーサプライや制御トランスの遮断器を先に入れ、制御電圧（24VDC等）が正常に出ているかを確認する。この時点でPLC・リレーの電源も確認できる。
主回路遮断器を投入する
制御電源が正常なことを確認してから、主回路側の遮断器を入れる。
各系統を順番に投入する
一気にすべての遮断器を入れない。系統ごとに入れて、異常がないことを確認してから次へ進む。

確認するポイント

□ 異臭・煙がないか（通電直後に確認）
□ 漏電遮断器がトリップしないか
□ パイロットランプが正常点灯しているか
□ 制御電圧（24VDCなど）が規定値内か
□ MCやリレーが誤動作していないか（操作なしに動いているものがないか）

配線の整理状態が試運転時の確認精度にも影響します。配線の状態については制御盤の配線を整理する：ダクト・結束・整線の現場ルールも参考にしてください。

試運転前チェックリスト（一覧）

上記の内容をまとめたチェックリストです。現場で印刷して使ってください。

【A】配線の目視確認

□ 配線が端子台・機器に正しく挿入されているか
□ 配線の被覆に傷・破れがないか
□ 配線が金属部分に直接当たっていないか
□ 未接続の線（浮いている線）がないか
□ 配線番号（マーカーチューブ）が読めるか
□ 主回路と制御回路が混在していないか

【B】端子の締め付け確認

□ 端子台の全端子を増し締め済み
□ MCCB・ELCBの端子を締め付け済み
□ MC（電磁接触器）の主回路端子・補助接点端子を締め付け済み
□ MS（電磁開閉器）の端子を締め付け済み
□ パワーサプライの入出力端子を締め付け済み
□ PLC・リレーの端子を締め付け済み

【C】絶縁抵抗の測定

□ 全遮断器をOFFに
□ 電子機器を端子から切り離し済み
□ 主回路（各相−大地間）絶縁確認 → 1MΩ以上
□ 制御回路（制御電源ライン−大地間）絶縁確認
□ 切り離した配線を元に戻し済み
□ 測定結果を記録済み

【D】電源・制御電圧の確認

□ 主幹遮断器投入後、各相間電圧・相順を確認
□ 制御電源を単独投入し、制御電圧が正常なことを確認
□ 主回路遮断器を投入（異臭・煙がないことを確認）
□ 漏電遮断器がトリップしていないことを確認
□ パイロットランプが正常点灯していることを確認
□ MCやリレーの誤動作がないことを確認

まとめ

電源投入前の確認は、「念のため」ではなく「必ず起きうるミスを事前に潰す」ための作業です。

どんなに丁寧に作っても、人間が手で作業する以上、ミスは起きます。それを通電前に見つけられるか、通電後に発見するか。その差が、現場の安全と作業時間の大きな違いになります。

目視・端子確認で「見て分かるミス」を先に潰す
絶縁確認で「目に見えない不良」を数値で確認する
通電は段階を踏む。一気に全部入れない
異常があれば止めて原因を追う。「たぶん大丈夫」は禁物

このチェックリストを習慣にすることで、試運転時のトラブルはかなり減らせます。
