PLCのバッテリ交換の手順と注意点｜プログラム消失を防ぐタイミングと段取り
PLCのバッテリが切れた状態で停電や電源OFFが起きると、機種によってはプログラムやデータが消失します。運転中は何の症状も出ないため後回しにされがちですが、消えてから気づいたのでは手遅れです。バッテリ交換は「壊れてから直す」保全ではなく、消える前に手を打つ保全です。
この記事では、PLCのバッテリ交換について「交換作業そのもの」よりも「プログラム・データを消失させないための段取り」に軸を置いて、交換タイミングの考え方から交換後の確認・記録まで、保全の現場目線で整理します。
そもそもPLCのバッテリは何をしているのか
PLCのバッテリは、電源OFF中のメモリ内容を保持するために使われています。何を保持しているかは機種やメモリ構成によりますが、代表的なのは次のようなデータです。
- プログラム：メモリ構成によっては、電源OFF中のプログラム保持にバッテリが関わります。
- ラッチデバイス：電源を切っても値を覚えておく設定のデバイス（生産カウント・設定値など）。
- 時計データ：CPU内蔵カレンダー・時計の維持。
バッテリは「PLCの記憶を停電から守る非常電源」
通電中はPLC本体の電源がメモリを支えているので、バッテリが切れていても症状は出ません。バッテリが仕事をするのは電源が切れている間だけ。だから「今動いているかどうか」はバッテリの健全性と何の関係もない、というのがこの保全項目の厄介なところです。
もう一つ大事な前提があります。近年のPLCには、フラッシュメモリでデータを保持するバッテリレス機種も増えています。つまり第一歩は、自分の設備のPLCがバッテリを使う機種かどうかをマニュアルで確認することです。バッテリレス機種なら本記事の交換作業は不要ですし、逆に古い機種ほどバッテリへの依存度は高い傾向にあります。
交換タイミングの考え方｜警告が出てからでは猶予が短い
交換タイミングの考え方は、大きく2通りあります。
① バッテリ低下の警告が出たら速やかに交換する
多くのPLCは、バッテリ電圧が下がると本体のLED表示や特殊リレーなどでバッテリ低下を知らせる仕組みを持っています。この警告が出たら、後回しにせず速やかに交換の段取りに入ってください。
注意したいのは、警告が出てから実際にデータ保持ができなくなるまでの猶予時間は機種ごとに決まっているという点です。「警告が出たけどまだ動いているから来月でいいか」が命取りになることもあります。自分の機種の猶予時間を必ずマニュアルで確認し、それより十分早く交換しましょう。
② 警告を待たずに定期交換する
もう一つの考え方が、警告の有無にかかわらず周期を決めて定期交換する運用です。警告に気づかないリスク（表示灯が見えない場所にある盤、巡回頻度の低い設備など）を考えると、こちらの方が確実で、実際の工場でも一般的な運用です。
交換周期は、マニュアルに記載された寿命の目安と、使用環境（周囲温度・通電率）をもとに決めます。バッテリの消耗は電源OFFの時間が長いほど進みやすく、盤内温度などの環境でも変わるため、「何年で交換」と一律に断定はできません。設備ごとにマニュアルの値を確認して周期を決めてください。
交換前の段取り｜ここが本丸。バックアップなしで触らない
バッテリ交換で最も大事なのは、電池を入れ替える手先の作業ではなく、交換に失敗してもプログラムを復旧できる状態を先に作っておくことです。順番に見ていきます。
① 最新プログラムのバックアップを必ず取る
交換前に、プログラミングツール（GX Works3など）でPLCからプログラムを読み出し、PCに保存します。手元に過去のプロジェクトファイルがある場合でも、PLC内の実プログラムと照合して、本当に最新かを確認してください。現場でのちょい直しがPLC側だけに入っていて、PCのファイルが古い——というのは保全あるあるです。
このバックアップが取れていれば、万一交換中にデータが消えても書き戻して復旧できます。逆にバックアップなしで消えたら、打つ手がありません。「バックアップを取ってから触る」を絶対のルールにしましょう。
② 消えて困るデータの現在値を記録する
プログラムだけでなく、ラッチデバイスの現在値（生産カウント、レシピ・設定値、原点データなど）が運用上重要なら、交換前に読み出して記録しておきます。プログラムは書き戻せても、現在値は日々変わるデータなので、控えていなければ戻せません。どのデバイスが消えたら困るのかを、設備の担当者と確認しておくと確実です。
③ 交換用バッテリの型式を確認する
交換用バッテリの適合型式はマニュアルで確認します。PLCのバッテリはシリーズ・機種ごとに指定があり、形が似ていても使えるとは限りません。また、安価な互換品・代替品は電圧や寿命特性が保証されないリスクがあるため、基本はメーカー指定品を使うのが安全です。納期がかかることもあるので、警告が出てから手配するのではなく、予備を在庫しておく運用も検討しましょう。
交換作業の考え方｜「電源条件」は必ずマニュアルに従う
いよいよ交換作業ですが、ここで機種ごとに大きく違うのが「交換時の電源条件」です。多くの機種では、次のいずれかの条件が指定されています。
- PLCの電源をONにしたまま交換する（通電中はメモリが本体電源で支えられているため）
- 電源OFF後、指定時間以内に交換を完了する（内蔵コンデンサがメモリを保持できる時間内に入れ替える仕組み）
どちらの方式か、電源OFF後の保持時間が何分あるかは機種によって異なります。必ずその機種のマニュアルの手順に従ってください。「前の設備はこうだったから」で別機種に同じ手順を使うのは危険です。
作業時の注意点も押さえておきましょう。
- 静電気対策：基板近くを触る作業です。金属部に触れて体の静電気を逃がしてから作業する、帯電しやすい服装を避けるなどの配慮をしましょう。
- コネクタ・端子の向き：バッテリのコネクタは向きや極性が決まっています。抜く前に元の状態を写真に撮っておくと、迷いなく戻せます。
- 時間のかかる作業を挟まない：電源OFF方式の場合、コネクタが固い・手が入らないなどで手間取ると保持時間を食い潰します。工具や新品バッテリを開封して手元に揃えてから、電源を切りましょう。
交換後の確認｜「入れ替えて終わり」にしない
バッテリを入れ替えたら、次の確認までがワンセットです。
- 警告表示の消灯確認：バッテリ低下のLED・エラー表示が消えているかを確認します。消えない場合は、コネクタの差し込み不良や型式違いを疑います。
- 時計の確認：CPU内蔵時計がリセットされていないか確認します。時計が飛んでいたら、保持データに影響が出た可能性のサインでもあるので、合わせ直すと同時に他のデータも点検しましょう。
- プログラム照合：消失が疑われる状況（保持時間を超えた・エラーが出た等）があった場合は、交換前に取ったバックアップとPLC内のプログラムをツールで照合します。一致すれば一安心、不一致や消失なら書き戻して復旧します。
そして最後に、交換日をラベルに書いて本体や盤内に貼っておく習慣をおすすめします。次にその盤を開けた人（未来の自分かもしれません）が、「このバッテリはいつ交換されたのか」を一目で判断できるようになります。定期交換の周期管理も、この記録が起点になります。
古い設備ほど要注意｜バッテリ交換は「バックアップ棚卸しの機会」
長年稼働している設備ほど、バッテリへの依存度が高い機種が使われている一方で、「最新プログラムのバックアップデータがどこにもない」というケースが珍しくありません。担当者が代替わりし、PCのプロジェクトファイルは行方不明、動いているPLCの中身だけが唯一の「原本」——という状態です。
PLCの中身が「設備の最後の設計図」になっていないか
バックアップが存在しない設備では、PLC内のプログラムが失われた瞬間に、設備の制御ロジックそのものがこの世から消えます。バッテリ交換のために取る「交換前バックアップ」は、そのまま設備の保険になるということです。
だからこそ、バッテリ交換は単なる部品交換ではなく、「この設備のバックアップは存在するか・最新か」を棚卸しする機会と捉えるのがおすすめです。交換のついでに読み出したプログラムを、設備名・日付を付けて保管ルールに沿って残しておけば、将来のトラブル対応の初動が大きく変わります。
まとめ：バッテリ交換は「消える前の段取り」がすべて

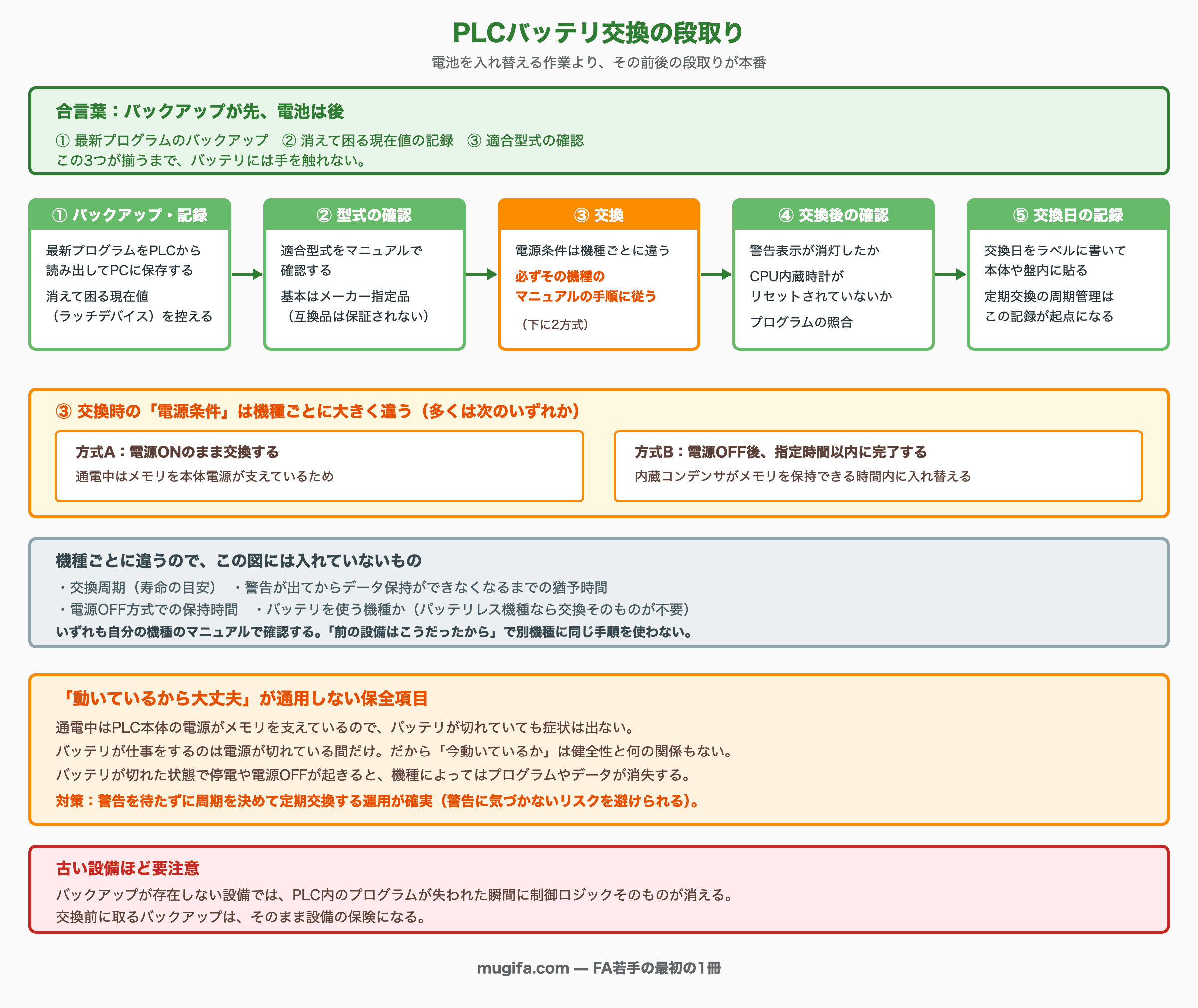

PLCのバッテリ交換は、電池を入れ替える作業そのものより、その前後の段取りが本番です。流れとしては、①最新プログラムのバックアップと重要データの記録 → ②交換用バッテリの型式確認 → ③マニュアルの電源条件に従って交換 → ④警告消灯・時計・照合の確認 → ⑤交換日の記録、この順番を守ることに尽きます。警告からの猶予時間や交換手順は機種ごとに違うため、必ずその機種のマニュアルで確認してください。そして古い設備ほど、交換前に取るバックアップがそのまま設備の保険になります。「動いているから大丈夫」ではなく、「消える前に手を打つ」——それがこの保全項目との正しい付き合い方ですよ。
