PLCが動かない時のトラブルシューティング手順｜どこから見るかの全体地図

「設備が動かない＝PLCが壊れた」ではありません
現場で設備が止まると、つい「PLCの故障？」と本体を疑いたくなります。ですが実際には、PLC本体そのものの故障は少数派。大半は入出力・インターロック条件・センサーや配線といった周辺で起きています。闇雲に触る前に、「どこから見るか」の全体地図を持っておきましょう。

この記事は、「PLCが動かない」時にどの系統の問題かを最短で判定するための入口（ハブ）です。症状ごとの深掘りは各専用記事に任せ、ここでは「症状→どの記事に進むべきか」の振り分けに徹します。

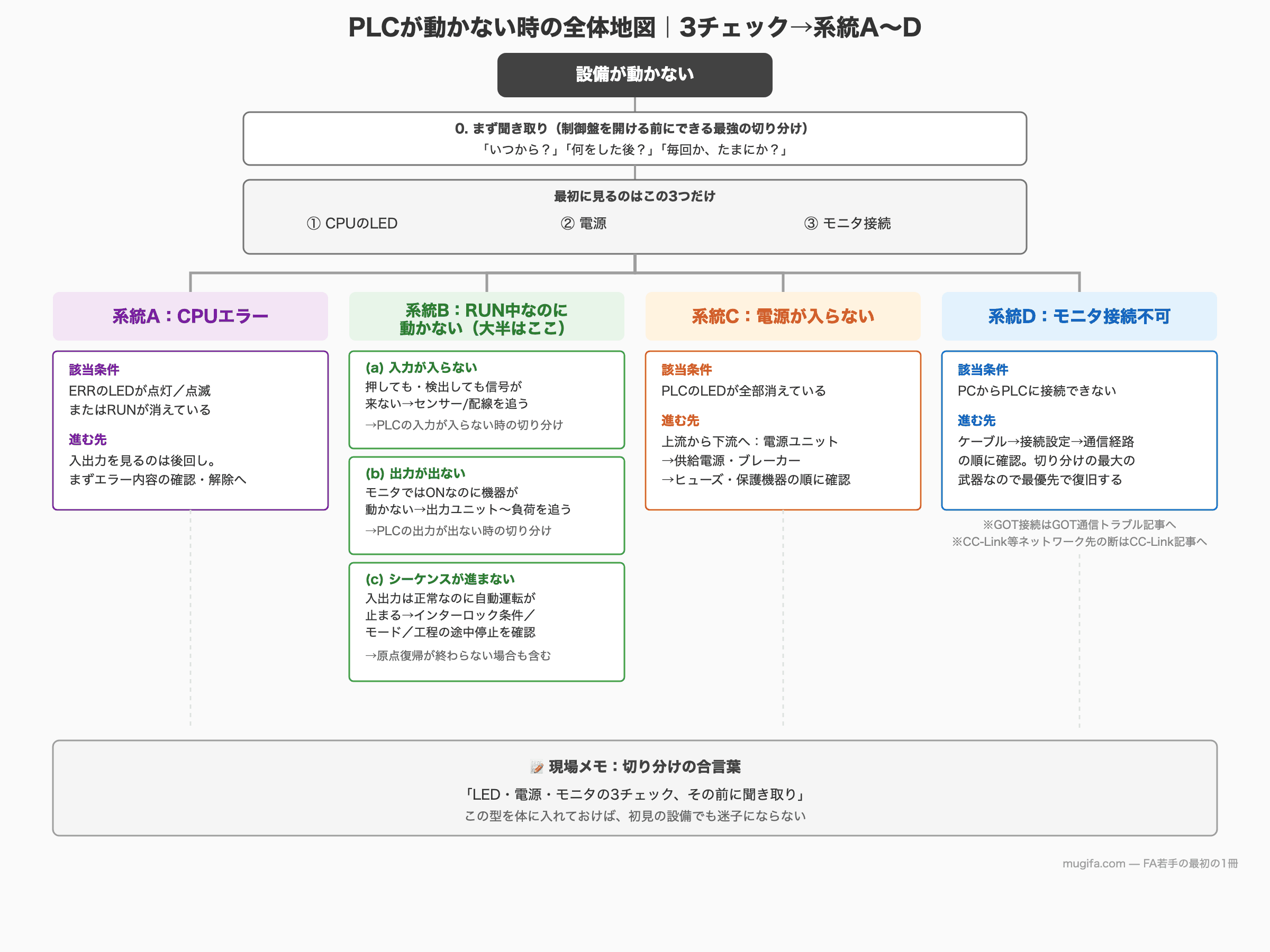

切り分けの全体地図｜最初に見るのは3つだけ

設備が動かない時、確認すべき箇所は無数にあるように見えます。ですが最初に見るのは、次の3つだけで十分です。

① CPUの状態表示LED：RUNのLEDは点いているか。エラーを示すLED（ERR等、表示は機種によります）が点灯・点滅していないか。
② 電源：PLCの電源ユニットのLEDは点いているか。そもそも制御盤に電気は来ているか。
③ モニタ接続：パソコンからPLCにモニタ接続できるか。接続できれば、以降の切り分けが一気に楽になります。

3チェックは「PLC本体系か、入出力・プログラム系か」の分岐点
LED・電源・モニタ接続の3チェックで、トラブルは大きく「PLC本体側の問題（エラー・電源）」と「PLCは正常だが動かない問題（入出力・条件）」に分かれます。ここを最初に切り分けるだけで、見るべき範囲が半分以下になります。

この3チェックの結果から、以下の系統A〜Dに振り分けていきます。

系統A：ERRのLEDが点いている／RUNが消えている

CPUのエラー表示が出ている、あるいはRUNのLEDが消えて停止している場合は、CPUエラー系のトラブルです。この場合、入出力をいくら調べても解決しません。まずはエラーの内容を確認するのが先です。

エラーには「運転を続けられない重いエラー」と「運転しながら警告だけ出す軽いエラー」があり、どちらに該当するかで対応が変わります。エラー内容の確認方法・解除（リセット）の手順・やってはいけないことは、専用記事で詳しく解説しています。

系統B：RUN中なのに動かない｜大半はここ。さらに3分岐

RUNのLEDは点いていて、エラー表示もない。それなのに設備が動かない——現場のトラブルの大半はこの系統Bです。PLC本体は正常に動いているので、原因は「入力」「出力」「シーケンス条件」のどれかに絞られます。モニタ接続して、どこで信号が止まっているかを追いましょう。

（a）入力が入らない｜押しても・検出しても信号が来ない

ボタンを押してもX（入力デバイス）がONにならない、センサーが検出しているはずなのに入力が入らない、というパターンです。センサー・配線・入力ユニットのどこで信号が止まっているかを、順番に切り分けます。

（b）出力が出ない｜モニタではONなのに機器が動かない

ラダー上ではY（出力デバイス）がONになっているのに、リレーやバルブなど実際の機器が動かないパターンです。出力ユニット・中継リレー・負荷側のどこで途切れているかを追います。

（c）入出力は正常なのにシーケンスが進まない

入力も入るし出力も出せる。でも自動運転が途中で止まる・スタートがかからない——この場合はプログラム上の条件で止まっている可能性が高いです。次の順でモニタを追いましょう。

インターロック条件：止まっている出力の回路をモニタし、切れている接点（条件）を特定する。安全条件・異常条件・前工程の完了条件などが定番の引っかかりポイントです。
モード：自動／手動の切替スイッチや運転準備の状態を確認する。「手動モードのままで自動が始まらない」は、笑い話のようで本当によくあります。
工程の途中停止：工程歩進型のプログラムなら、どの工程番号で止まっているかをモニタで確認し、その工程の完了条件（センサー入力など）をさかのぼります。

接点をたどるには、X・Y・M・Dといったデバイスの役割を知っていると圧倒的に速く読めます。デバイスの基礎はこちらでどうぞ。

系統C：電源が入らない

PLCのLEDが全部消えている場合は、PLC以前に電源の問題です。確認の順番は「上流から下流へ」が鉄則です。

電源ユニットのLED：PLCの電源ユニットの表示が消えていれば、供給側かユニット側のどちらかです。
供給電源：制御盤の主幹ブレーカー・制御電源のブレーカーが落ちていないか。テスターでPLCの電源端子に電圧が来ているかを確認します（活線作業になるので安全確保を最優先に）。
ヒューズ・保護機器：制御回路にヒューズや小型ブレーカーが入っている構成なら、切れていないかを確認します。

「電圧は来ているのに電源ユニットのLEDが点かない」なら、ユニット側の故障を疑う段階です。制御盤全体の電源系統図を見ながら、上流から順に潰していきましょう。なお、動かないのがモーター系の設備なら、電源・駆動系の切り分けはこちらも参考になります。

系統D：モニタ接続できない｜切り分けの道具を最優先で取り戻す

パソコンからPLCに接続できない場合、それ自体が故障とは限りません。ですがモニタは切り分けの最大の武器なので、接続できない状態を放置したまま他を調べるのは非効率です。最優先で復旧させましょう。

ケーブル：USB・LANなどケーブルの差し直し、別ケーブルへの交換。断線や接触不良は普通に起きます。
接続設定：ソフト側の接続先設定（接続方法・IPアドレスなど、項目名は機種やソフトのバージョンによります）が対象のPLCと合っているか。別の設備の設定のまま接続しようとしていないか。
通信経路：LAN接続ならパソコン側のIP設定やハブの電源も確認します。

それでも接続できず、かつCPUのLEDにもエラー表示が出ている場合は、系統Aと合わせてマニュアルでエラー内容を確認する流れになります。

現場での聞き取りが最初の一手｜「いつから」「何をした後」「毎回か時々か」

ここまで機器側の切り分けを書いてきましたが、実は制御盤に向かう前にできる最強の切り分けがあります。オペレーターや前任者への聞き取りです。次の3つを聞くだけで、疑うべき系統が大きく絞れます。

「いつから動かない？」「何をした後？」：プログラム改造・部品交換・配線変更の直後なら、まず触った場所を疑います。トラブルの原因が直前の変更にある確率は非常に高いです。
「突然止まった？」：何もしていないのに突然なら、電源系や部品の故障（リレー・センサー・電源ユニットの寿命など）の可能性が上がります。
「毎回？たまに？」：毎回確実に再現するなら配線や条件の問題を追いやすい一方、たまにしか起きないならセンサーの誤動作・チャタリング・ノイズなどを疑う流れになります。

やってはいけないこと｜復旧を焦ると原因が消える

トラブル対応で焦る気持ちは分かりますが、次の3つは我慢してください。

いきなり電源再投入で復旧を図る：再投入で一時的に動いても、原因は残ったままです。しかも、電源を切るとその時点の状態やエラー履歴が確認しにくくなる場合があります（挙動は機種によります）。エラー履歴やモニタが読めるうちに読むのが先です。
強制ON/OFFの乱用：モニタから出力を強制ONすれば機器は動きますが、インターロックを無視して機械を動かすことになり、設備破損や労災につながります。使うなら影響範囲を理解した上で、周囲の安全を確保してからです。
複数箇所の同時変更：「あれもこれも怪しい」と一度に複数を触ると、直った時に何が原因だったのか分からなくなります。1つ変えたら1つ確認、が原則です。

まとめ：全体地図を再掲｜3チェック→系統A/B/C/Dへ

「PLCが動かない」時の全体地図をもう一度まとめます。まず①CPUのLED ②電源 ③モニタ接続の3チェック。そこから、系統A（エラー表示あり→CPUエラー対応）／系統B（RUN中なのに動かない→入力・出力・条件の3分岐）／系統C（電源が入らない→上流から電源系統）／系統D（モニタ接続できない→最優先で復旧）に振り分けます。あとは各系統の専用記事で深掘りすれば、原因まで最短距離でたどり着けます。焦って電源を落とす前に、まず地図を開きましょう。
