インバータのアラーム（トリップ）対処｜過電流・過電圧・過負荷の原因と確認手順
現場で「設備が止まった→インバータにアラーム表示→リセットして再起動」……これを原因不明のまま繰り返すのは危険です。アラームは故障ではなく、インバータが自分自身と設備を守るために止めたというメッセージ。放置してリセットだけ続けると、モーターやインバータ本体、機械側の損傷につながります。
この記事では、インバータがトリップした時に「リセットする前に何を確認すべきか」を、アラームの3大分類（過電流・過電圧・過負荷系）の物理的な意味と、発生タイミングによる原因の切り分けを軸に、現場のトラブルシュート目線で整理します。
最初にやること｜アラーム表示を「消す前に」記録する
インバータがトリップすると、表示部にアラームコード（英数字の記号）が出ます。トラブルシュートの第一歩は、このコードをリセットする前に必ず控えることです。スマホで写真を撮っておくのが確実です。
アラームコードは「インバータからの現場報告書」
コードには「何の保護が、どんな状況で働いたか」が凝縮されています。機種によってはリセット操作で表示が消えてしまうため、消す前に記録しておかないと、手がかりゼロから原因を探すことになります。
コードの意味は機種ごとに異なるため、そのインバータのメーカーマニュアルにあるアラーム一覧（保護機能一覧）で確認してください。多くの機種にはアラーム履歴（過去数回分のトリップ記録）を表示する機能もあり、「いつも同じアラームか、バラバラか」も切り分けのヒントになります。
合わせて、トリップした瞬間に設備が何をしていたか（始動直後だったのか、加速中か、停止操作の途中か、普通に運転していたか）も記録しましょう。これが次の章で効いてきます。
発生タイミングで原因を絞る｜この記事の軸

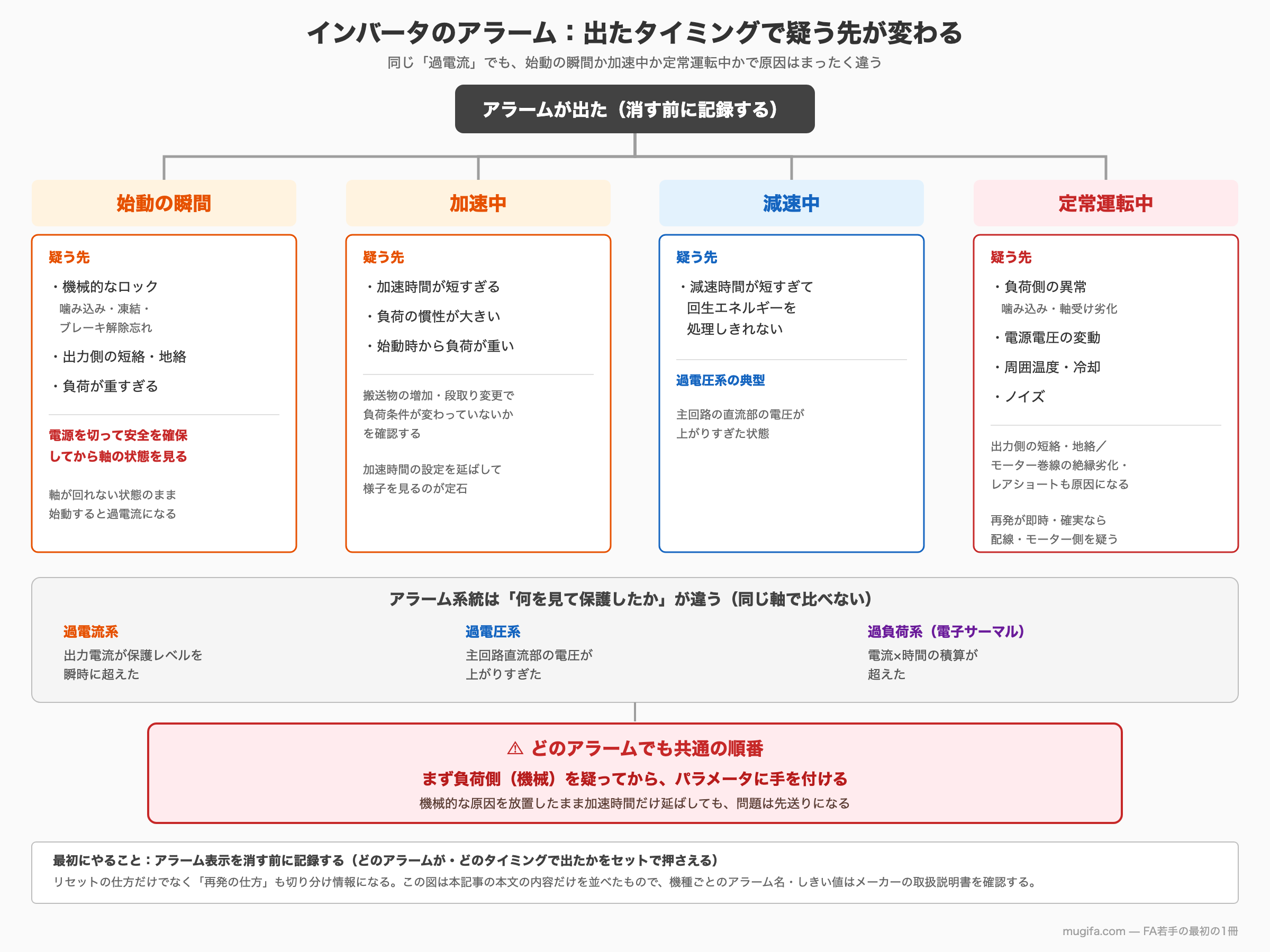

同じ「過電流」アラームでも、始動の瞬間に出るのか、加速中に出るのか、定常運転中に突然出るのかで、疑うべき原因はまったく違います。アラームの種類×発生タイミングの組み合わせで、原因の候補は一気に絞れます。
- 始動の瞬間：機械的なロック（噛み込み・凍結・ブレーキ解除忘れ）、出力側の短絡・地絡、負荷が重すぎる
- 加速中：加速時間が短すぎる、負荷の慣性が大きい、始動時から負荷が重い
- 減速中：減速時間が短すぎて回生エネルギーを処理しきれない（過電圧系の典型）
- 定常運転中：負荷側の異常（噛み込み・軸受け劣化）、電源電圧の変動、周囲温度・冷却の問題、ノイズ
「どのアラームが」「どのタイミングで」出たかをセットで押さえたら、以降の各章で該当するアラーム系統を確認していきましょう。
過電流系アラーム｜出力電流が保護レベルを瞬時に超えた
過電流系アラームの物理的な意味は、インバータの出力電流が保護レベルを超えたということです。インバータ内部の素子は過大な電流に弱いため、瞬時に出力を遮断して自分を守ります。具体的な保護レベルは機種・容量で異なるので、マニュアルで確認してください。
始動時・加速中に出る場合
- 加速時間が短すぎる：短時間で目標速度まで引っ張ろうとすると、その分大きな電流が必要になります。加速時間の設定を延ばして様子を見るのが定石です。
- 負荷が重い・慣性が大きい：搬送物の増加、段取り変更などで負荷条件が変わっていないかを確認します。
- 機械的なロック：噛み込みやブレーキの解除忘れで軸が回れない状態のまま始動すると、始動の瞬間に過電流になります。電源を切って安全を確保した上で、手で軸が回るか確認しましょう。
定常運転中に突然出る場合
- 負荷側の異常：搬送物の噛み込み、軸受け（ベアリング）の焼き付きなど、機械側で急に負荷が重くなった可能性がまず高いです。
- 出力側の短絡・地絡：インバータとモーター間の配線の絶縁不良、端子部での短絡など。再発が即時・確実に起きるなら配線・モーター側を疑います。
- モーター自体の異常：巻線の絶縁劣化・レアショートも過電流の原因になります。
ここで大事なのは、まず負荷側（機械）を疑ってからパラメータに手を付ける順番です。機械的な原因を放置したまま加速時間だけ延ばしても、根本は解決していません。モーターが回らない・止まる系の切り分け全般はモーターが回らない時の原因切り分けも参考にしてください。
過電圧系アラーム｜主回路直流部の電圧が上がりすぎた
過電圧系アラームの物理的な意味は、インバータ内部の主回路直流部（コンデンサ部）の電圧が上限を超えたということです。内部素子やコンデンサを守るために出力を止めます。
減速中のモーターは「発電機」になる
回っているモーターを急に減速させると、負荷の慣性で回され続けたモーターが発電機として働き、電気エネルギーがインバータ側に戻ってきます（回生）。この戻ったエネルギーの行き場がなくなると、直流部の電圧が上がって過電圧トリップします。「減速中に出る過電圧」はこの回生が典型です。
減速中に出る場合
- 減速時間が短すぎる：まず減速時間の設定を延ばし、回生エネルギーの戻り方を緩やかにするのが一般的な方向性です。
- 慣性の大きい負荷を急停止させている：ファンや大きなローラーなど慣性が大きい負荷では、減速時間の延長だけでは足りないことがあります。その場合は制動抵抗（回生エネルギーを熱で消費するオプション）の検討という選択肢があります。詳細は機種のマニュアル・メーカー選定資料に従ってください。
運転中・停止中に出る場合
- 電源側の電圧変動：受電電圧が高め、または瞬間的な電圧上昇があると、直流部の電圧も上がります。減速と関係ないタイミングで出るなら電源側の測定・確認も候補に入れましょう。
過負荷系アラーム（電子サーマル）｜電流×時間の積算が超えた
過負荷系アラームの物理的な意味は、「どれくらいの電流が・どれくらいの時間流れたか」の積算が保護レベルを超えたということです。瞬時に切れる過電流と違い、こちらはじわじわ効いてくる保護で、インバータ内蔵の電子サーマル機能がモーターの熱的な限界を電流から推定して働きます。
- 連続的な過負荷：定格を超える負荷で運転し続けていないか。負荷条件・運用パターンが最近変わっていないかを確認します。
- 電子サーマル設定と実負荷の不一致：電子サーマルの設定値（モーター定格電流に合わせるのが基本）が実際のモーターと合っているか照合します。設定の考え方・パラメータは機種のマニュアルに従ってください。
- モーター・インバータの容量不足：設備の増強で負荷だけ増えて機器がそのまま、というケースです。頻発するなら選定の見直しも視野に入ります。
なお、インバータを使う回路でも機械式のサーマルリレーが併設されている構成はあります。機械側のサーマルがトリップした場合の対処は姉妹記事のサーマルリレーがトリップした時の対処で詳しく解説しています。「電流×時間で守る」という考え方は電子サーマルも機械式サーマルも共通なので、セットで読むと理解が深まります。
その他よくある系統｜冷却・環境・ノイズ
3大分類のほかにも、現場でよく出会う原因系統があります。
冷却・放熱の問題
インバータは運転中に熱を出すため、冷却が追いつかないと温度系の保護が働きます。盤内の周囲温度が高い、冷却ファンの停止・劣化、フィルターや放熱フィンのホコリ詰まりは定番の原因です。夏場だけトリップが増えるなら、まず環境・冷却を疑いましょう。
ノイズ・配線の問題
アース（接地）が不十分、信号線と動力線が長距離並走している、シールド処理が甘い、といった配線起因で誤動作やアラームにつながることがあります。再現性がなくランダムに出るアラームでは、配線・接地まわりの見直しも候補に入れてください。詳細な対策は機種の設置マニュアルの配線・ノイズ対策の項に従いましょう。
リセットの作法｜「再発の仕方」も切り分け情報になる
原因を確認・対処できたら復帰させます。手順はこの順番です。
- アラームコード・発生タイミングを記録する（済んでいなければ最優先）
- 負荷・機械側の安全を確認する：リセット後に設備がいきなり動き出しても危険がない状態か、周囲の作業者・搬送物の状況を確認します。
- リセット操作をする：操作方法（本体キー・外部端子・通信）は機種によります。
- 再発の仕方を観察する
この最後の「再発の仕方」が、実は貴重な切り分け情報になります。
- リセット直後・無負荷でも即再発する：インバータ本体や配線などハード系の異常の可能性が高い
- 負荷を掛けた瞬間・特定の動作で再発する：機械側・負荷側の原因の可能性が高い
- たまにしか再発しない：環境（温度）・電源変動・ノイズなど、条件がそろった時だけ出る系統を疑う
逆に最もやってはいけないのが、原因不明のままリセット→再起動→また止まる→またリセットのループです。過電流の原因が短絡や機械ロックだった場合、再起動のたびにインバータ・モーター・機械にダメージを与えることになります。
また「インバータのアラームなのか、その手前（電源・制御回路・PLC）の問題なのか」自体が曖昧な時は、設備全体の切り分け地図としてPLC設備トラブルシュートの手順から入るのがおすすめです。
まとめ：アラームは「インバータが設備を守った」サイン
インバータのアラームは故障ではなく、インバータ自身と設備を守るための正常動作です。だからこそ、リセットの前に「なぜトリップしたのか」を確認することが何より大事。切り分けの軸は「アラームの種類×発生タイミング」です。始動時・加速中の過電流なら機械ロックや加速時間、減速中の過電圧なら回生（減速時間・制動抵抗）、じわじわ出る過負荷なら連続過負荷や電子サーマル設定——とタイミングから原因の候補を絞り、まず機械・負荷側を潰してからパラメータに手を付けましょう。アラームコードの意味は必ずその機種のマニュアルのアラーム一覧で確認し、トリップのたびに記録を残す習慣が、次のトラブルをぐっと減らしてくれますよ。
