【第二種電気工事士】太陽光発電・蓄電池の覚え方｜系統連系・逆潮流・単独運転防止【学科試験対策】

はじめに

※ この分野は法改正・技術基準の改定で内容が変わりやすいです。試験対策には必ず最新の公式テキスト・試験要項を確認してください。この記事は概念の整理を目的としています。

太陽光発電と蓄電池は近年の学科試験で出題が増えている分野です。設備の普及に伴い、電気工事士が関わる機会も増えています。この記事では学科で問われる3つのキーワード（系統連系・逆潮流・単独運転防止）と、太陽光・蓄電池の基本構成を整理します。

学科試験の全体像から押さえたい方は第二種電気工事士学科試験の全体像も参考にしてください。

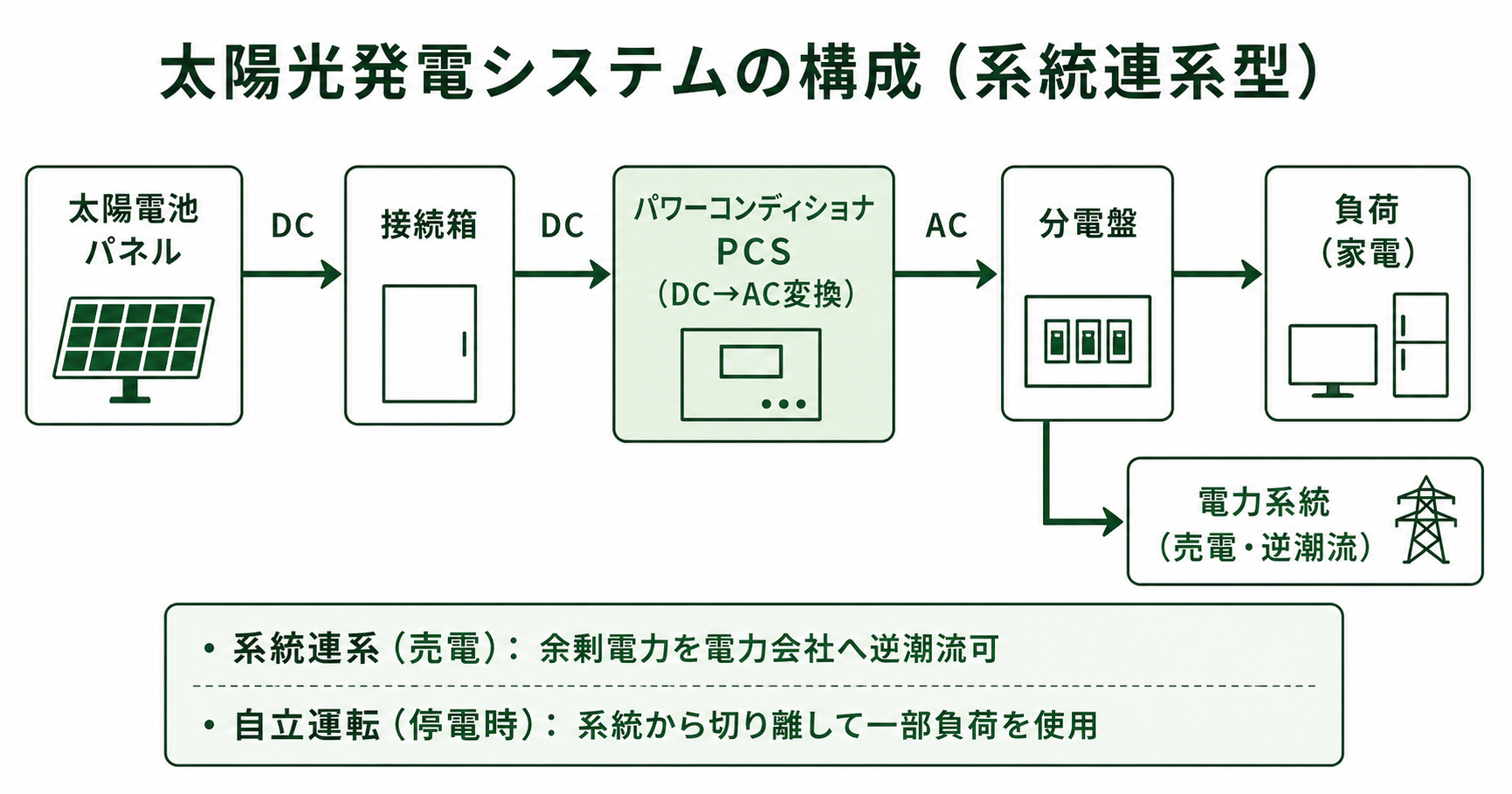

太陽光発電は、太陽電池（ソーラーパネル）で発電した直流電力を、パワーコンディショナー（PCS）で交流に変換して利用します。発電された電気は家庭で消費されるか、余った分は電力会社の系統へ流されます。

PCS（Power Conditioning System）は太陽電池の直流を交流に変換する機器です。学科試験では「PCSの役割は何か」「直流をどうするか」といった概念問題で問われます。直流と交流の基本に不安があれば直流と交流の基礎も復習しておくと安心です。

PCSにはほかにも、電圧調整・系統連系の保護機能・単独運転防止など複数の役割がまとめて入っています。学科では「変換」と「保護」の2つの役割があると押さえれば十分です。

蓄電池は電力を蓄えて必要なときに放電する機器です。太陽光発電と組み合わせて余剰電力を蓄えたり、停電時のバックアップとして使われたりします。学科では「種類があること」と「用途が異なること」を概念として押さえます。

種類	主な用途	特徴のイメージ
鉛蓄電池	自動車用バッテリー・非常用電源	古くから使われている方式
リチウムイオン電池	家庭用蓄電システム・モバイル機器	近年家庭用で普及している方式

※ 容量値・電圧値・サイクル寿命などの具体数値は製品・規格で異なるため、本記事では深追いしません。試験対策では公式テキストの最新版で確認してください。

太陽光発電・蓄電池まわりで学科試験に出てくるキーワードは、基本的に次の3つに集約されます。意味と「なぜ問われるか」をセットで覚えるのが効率的です。

キーワード	意味	なぜ問われるか
系統連系	電力会社の系統（電力網）と接続して運用すること	家庭用太陽光が普及し、電気工事士が関わる場面が増えたため
逆潮流	発電した電力が系統に向かって流れること	系統側の機器や他の需要家に影響が出るため、管理対象になっている
単独運転防止	系統が停電したとき、太陽光発電が切り離されず発電を続ける状態（単独運転）を検出して自動停止する機能	停電作業中の感電や、機器損傷を防ぐため

系統側との接続を考えるときは、三相交流の基本も押さえておくと理解が進みます。三相交流の基本も合わせて確認してください。

この分野は数値ではなく概念を問う問題が中心です。代表的な出題パターンを2問見ておきます。

問題：太陽光発電設備において、単独運転防止機能を設ける主な目的として、最も適切なものはどれか。

答え：2

解説：系統が停電しているのに太陽光発電だけが運転を続けていると、停電作業をする作業員の感電や、復電時の機器損傷の原因になります。単独運転防止は安全のために必要な機能です。「効率」「短縮」「促進」といった性能向上系の言葉が選択肢にあれば、まず除外して構いません。

問題：太陽光発電システムにおけるパワーコンディショナー（PCS）の主な役割として、最も適切なものはどれか。

答え：1

解説：太陽電池が発電するのは直流なので、家庭や系統で使うためには交流に変換する必要があります。PCSは直流→交流の変換を担う機器、と覚えればOKです。冷却・清掃などの選択肢はひっかけです。

この分野は出題傾向が変化しやすいため、過去問だけで対策を完結させるのは難しいです。テキストの最新版で「蓄電池・太陽光」の章を確認し、年度ごとの出題パターンを把握しておくことをおすすめします。

また、PCSの定格出力・効率・単独運転検出時間などの具体数値は規格改定で変わることがあります。本記事では概念整理に絞り、数値は深追いしません。試験直前に最新テキストでチェックする運用が安全です。

学科試験全体の進め方は第二種電気工事士学科試験の全体像から復習できます。
