はじめに
三相交流は現場で動力として毎日触れていても、「線間電圧と相電圧の違い」「√3が出てくる理由」を聞かれると言葉に詰まる人が多いです。学科試験で問われる範囲は限られています。この記事では試験に出る部分だけに絞って整理します。
三相交流とは

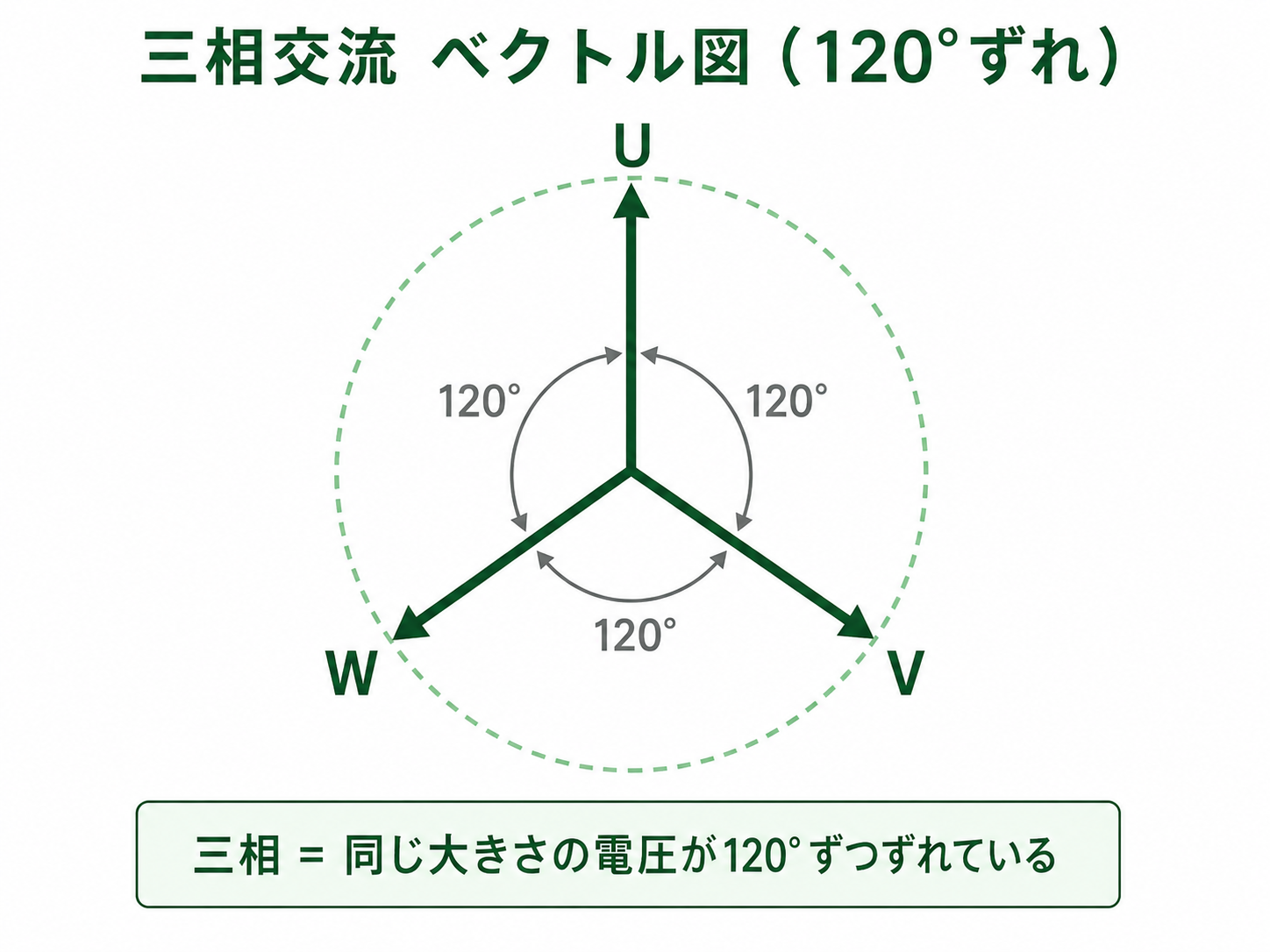

三相交流は、位相が120°ずつずれた3つの交流電圧を組み合わせた電源方式です。単相より効率よく電力を送れるため、工場・ビルの動力（モーター等）に広く使われています。
現場で「動力」「三相200V」と呼んでいるのがこれです。配線方式としては三相3線式が基本です。
線間電圧と相電圧
三相回路には2種類の電圧があります。
- 線間電圧（VL）：2本の電線間にかかる電圧。計器や銘板に書かれる「200V」はこれ
- 相電圧（VP）：各相の巻線（コイル）にかかる電圧

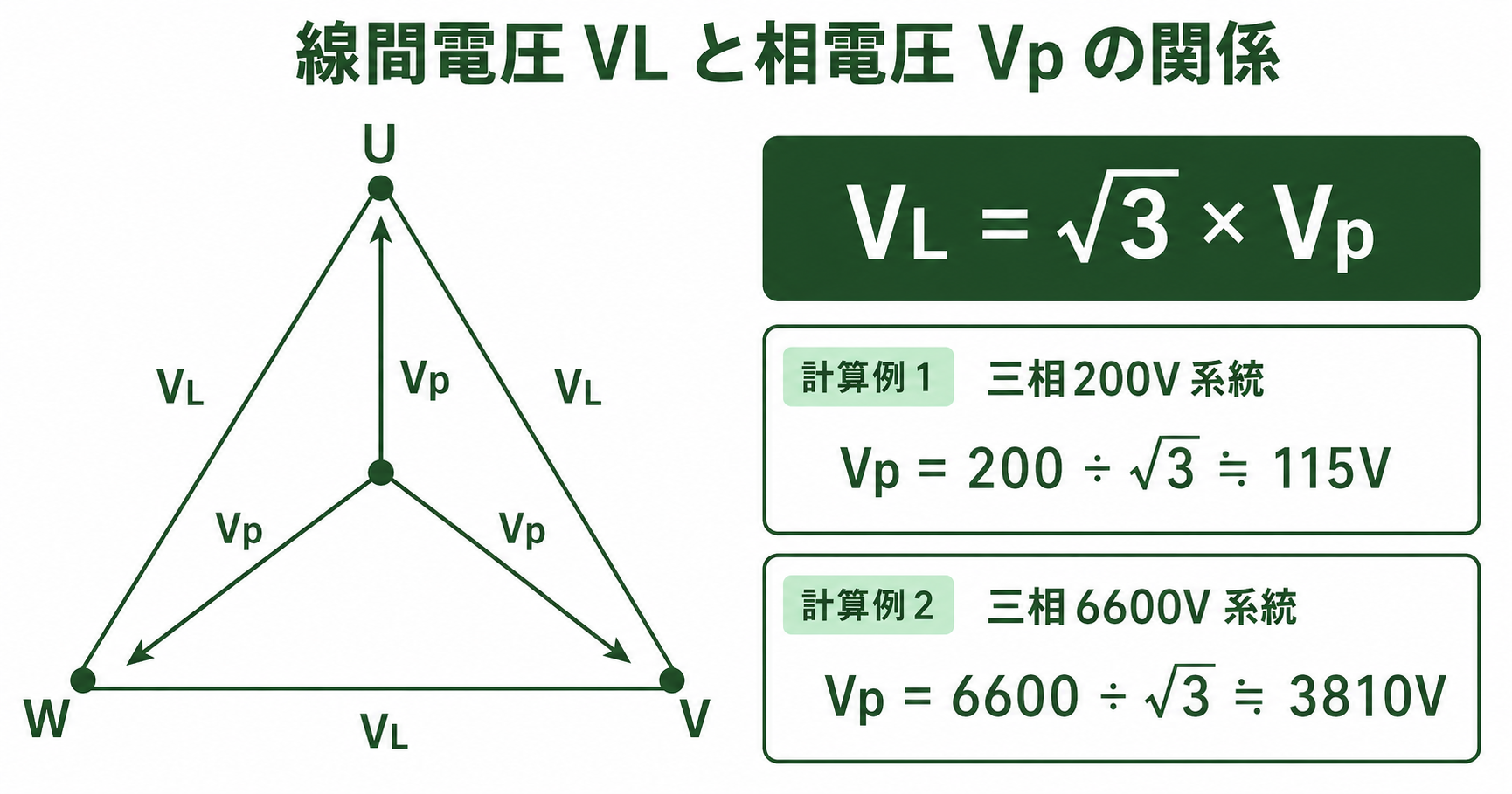

Y結線（スター結線）では VL = √3 × VP の関係があります。試験では「線間電圧200Vのとき相電圧は何Vか」という計算で出ることがあります。
√3 ≒ 1.73 として計算します。
よく使う線間電圧・相電圧の早見表
試験で出やすい組み合わせと、現場で実際に見かける電圧を一覧にしておきます。Y結線で「VP = VL ÷ √3」（√3 ≒ 1.73）で計算した値です。
| 線間電圧 VL | 相電圧 VP（VL ÷ √3） | 用途・備考 |
|---|---|---|
| 100V | 約57.7V | 一般家庭の単相系（参考） |
| 200V | 約115V | 三相動力 標準。試験頻出 |
| 400V | 約231V | 大型動力（一部工場） |
| 415V | 約240V | 海外規格 |
| 440V | 約254V | 北米・大型機械 |
試験では 線間200V ↔ 相電圧115V の組み合わせがもっともよく出ます。まずこの一組をセットで暗記しておくと、計算問題で「あ、これだ」と即座に式が立てられます。
Y結線とΔ（デルタ）結線の違い
三相の結線方式にはY結線（スター結線）とΔ結線（デルタ結線）の2種類があります。学科試験ではY結線が中心ですが、両方の関係式を押さえておくと選択肢を絞るときに迷いません。
| 結線方式 | 電圧の関係 | 電流の関係 | 主な用途 |
|---|---|---|---|
| Y結線（スター） | VL = √3 × VP | IL = IP | 動力・送電 |
| Δ結線（デルタ） | VL = VP | IL = √3 × IP | モータ巻線・変圧器 |
覚え方は単純で、「Y結線は電圧に√3、Δ結線は電流に√3」です。どちらの結線でも三相電力の式は P = √3 × VL × IL × cosθ で共通になります（線間電圧と線電流で計算する場合）。
三相電力の計算式
三相回路の電力は次の式で求めます。
P = √3 × VL × IL × cosθ（VL：線間電圧、IL：線電流、cosθ：力率）
力率1（抵抗負荷）の場合は P = √3 × VL × IL になります。
試験では「三相200V・電流10A・力率0.8の回路の電力は何kWか」という形で出ます。√3 ≒ 1.73 を使って計算します。
学科試験の代表例題（過去問形式）
三相交流の頻出パターンを3問用意しました。試験本番では数値や条件を変えて出題されますが、押さえどころは同じです。手を動かして解いてから解説を読んでみてください。
例題1：Y結線・線間電圧200Vのとき相電圧は？
問題：Y結線（スター結線）の三相回路で、線間電圧が200Vのとき、相電圧はおよそ何Vか。
解答：約115V
解説：Y結線では VL = √3 × VP なので、VP = VL ÷ √3 = 200 ÷ 1.73 ≒ 115.6V。試験では「約115V」「およそ115V」の選択肢が正解になります。
例題2：三相200V・電流10A・力率0.8の電力は？
問題：三相200V、線電流10A、力率0.8の回路の消費電力はおよそ何kWか。
解答：約2.77kW
解説：P = √3 × VL × IL × cosθ = 1.73 × 200 × 10 × 0.8 = 2,768W ≒ 2.77kW。力率がある問題は「√3 × 電圧 × 電流 × 力率」の順で機械的に当てはめれば取れます。
例題3：三相3線式・線間200V・電流8Aで力率1のときの消費電力は？
問題：三相3線式・線間電圧200V、線電流8A、力率1の負荷における消費電力はおよそ何kWか。
解答：約2.77kW
解説：力率1（抵抗負荷）なので P = √3 × VL × IL = 1.73 × 200 × 8 = 2,768W ≒ 2.77kW。例題2と最終値がほぼ同じになるのは「電流10A×力率0.8 = 電流8A×力率1」で実効的な電流値が一致するためです。試験ではこの「力率を含めた実質電流」の感覚を掴んでおくと、選択肢を素早く絞れます。
試験でよく出る√3の扱い
三相の問題で√3が出てくる場面は主に2つです。
- 線間電圧と相電圧の変換（VL = √3 × VP）
- 三相電力・電圧降下の計算（係数として√3が登場）
√3 ≒ 1.73 を使った計算を過去問で1〜2回練習しておくと、試験本番で迷わなくなります。
電圧降下の計算で三相の係数がどう使われるかはこちらで確認できます。
まとめ
- 三相交流は位相が120°ずれた3つの交流の組み合わせ
- Y結線では 線間電圧 = √3 × 相電圧
- 三相電力は P = √3 × VL × IL × cosθ
- √3 ≒ 1.73 で計算する
三相電力の計算は三相電力計算ツールで確認できます。
