はじめに
学科試験で「この電線の最高許容温度は？」「VVFケーブルの用途は？」と問われたとき、現場で見慣れているはずの電線なのに答えられない——そういうケースは多いです。
現場では見た目や使い分けで覚えているものが、試験では正式名称・記号・数値で問われます。この記事では、試験に出やすい電線・ケーブルの種類と許容温度を、現場の感覚と結びつけながら整理します。
電線とケーブルの違い
試験では「電線」と「ケーブル」を区別して問われることがあります。
- 電線：導体に絶縁被覆を施したもの。シース（外装）はない
- ケーブル：電線をさらにシース（外装）で保護したもの
現場では「電線」と「ケーブル」を混用することもありますが、試験では構造の違いを意識しておく必要があります。
主な電線の種類と特徴
IV線（600V ビニル絶縁電線）
一般配線でもっとも広く使われる電線です。絶縁被覆はビニル（PVC）で、シースはありません。最高許容温度は60℃です。
屋内配線・制御盤内配線など用途は広いですが、屋外や水気のある場所には単体では使いにくいです。絶縁電線の基本として試験でも頻出です。
HIV線（600V 二種ビニル絶縁電線）
IVの耐熱版です。絶縁材料に耐熱性の高いビニルを使用しており、最高許容温度は75℃です。配電盤・分電盤内など熱がこもりやすい場所で使われます。
KIV（600V 電気機器用ビニル絶縁電線）
制御盤・電気機器の内部配線向けに設計された電線です。細い素線を束ねた撚線構造で、柔軟性があります。最高許容温度は60℃です。
許容電流の詳細は下記にまとめています。
主なケーブルの種類と特徴
VVFケーブル（600V ビニル絶縁ビニルシースケーブル 平形）
家庭・一般建物の屋内配線で最もよく使われるケーブルです。平たい断面が特徴で、「フラットケーブル」とも呼ばれます。最高許容温度は60℃です。
第二種電気工事士の技能試験でも必ず登場します。芯数は2芯・3芯が一般的です。
VVRケーブル（600V ビニル絶縁ビニルシースケーブル 丸形）
VVFの丸形バージョンです。断面が円形で、可とう性が求められる場所や引込線に使われます。最高許容温度は60℃です。
CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）
絶縁材料に架橋ポリエチレンを使用したケーブルです。耐熱性・耐水性に優れ、最高許容温度は90℃です。幹線や動力回路など比較的大きな電流が流れる場所で使われます。
EM-EEFケーブル（エコ電線・600V EM 耐燃性ポリエチレン絶縁ビニルシース）
環境配慮型のケーブルで、絶縁材料に鉛・ハロゲンを含みません。焼却時に有害なガスを発生させにくいため、最近の住宅・学校・公共施設で採用が増えています。
最高許容温度は75℃。用途はVVFとほぼ同じ屋内配線で、見た目もVVFに近いですが、価格はVVFよりやや高めです。
学科試験では「環境配慮型のケーブル」「鉛・ハロゲンを含まないケーブル」「最高許容温度75℃のケーブル」といった切り口で問われます。記号の「EM」が「Eco Material（エコマテリアル）」の略であることを押さえておくと、初見でも引き出しやすいです。
許容温度の比較
試験では許容温度の数値を選ぶ問題が出ることがあります。代表的なものをまとめます。

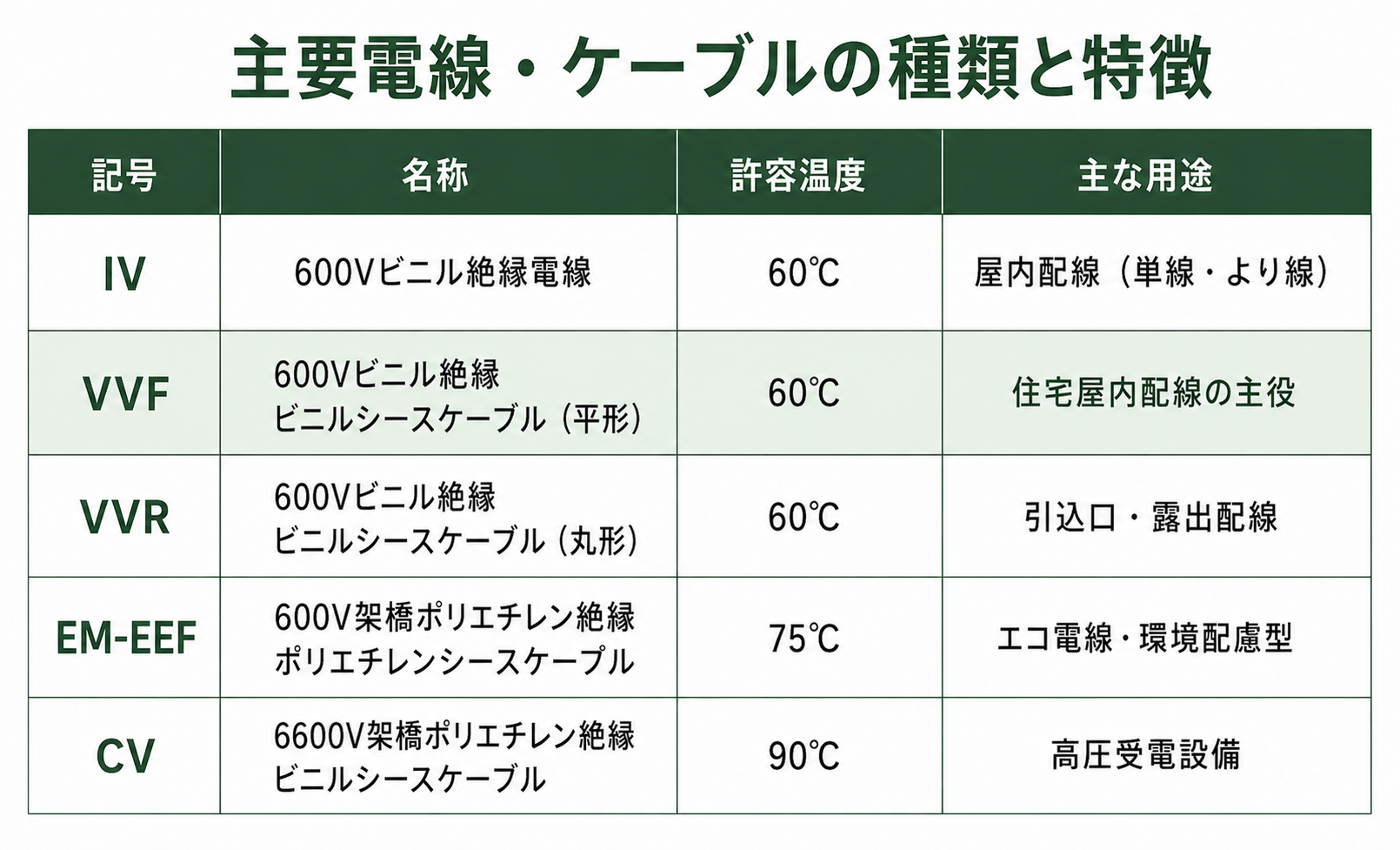

| 電線・ケーブル | 最高許容温度 |
|---|---|
| IV・KIV・VVF・VVR | 60℃ |
| HIV | 75℃ |
| CV | 90℃ |
「IVは60℃、CVは90℃」の2点を軸に覚えておくと、選択肢を絞りやすいです。
記号と正式名称の対応表（暗記用）
電線・ケーブルの記号は、英語の頭文字から来ているものがほとんどです。意味を分解しておくと、選択肢で迷ったときに思い出しやすくなります。
| 記号 | 正式名称（覚え方） |
|---|---|
| IV | Insulated Vinyl（ビニル絶縁電線） |
| HIV | Heat-resistant IV（二種＝耐熱） |
| KIV | 機器用（Kiki）IV |
| VVF | Vinyl Vinyl Flat（平形） |
| VVR | Vinyl Vinyl Round（丸形） |
| CV | Cross-linked polyethylene + Vinyl |
| EM-EEF | Eco Material + EEF（環境配慮型） |
記号の意味が分かると暗記が一気に楽になります。たとえばVVFの最後の「F」は平形（Flat）、VVRの「R」は丸形（Round）。CVの「C」は架橋（Cross-linked）で、これが許容温度90℃の根拠になっています。
施工場所別の使い分け早見表＆代表例題
学科試験では「○○の場所に使うケーブルはどれか？」という形でも問われます。現場で何となく使い分けている感覚を、用途ごとに整理しておきましょう。
施工場所別の使用可否（早見表）
| 施工場所 | 推奨される電線・ケーブル |
|---|---|
| 一般住宅の屋内配線 | VVF（平形）、EM-EEF |
| 引込線（屋外） | VVR（丸形）、CV |
| 分電盤内配線 | IV、HIV（熱対策） |
| 制御盤内配線・機器内部 | KIV（柔軟性） |
| 大電流の幹線・動力 | CV（許容温度90℃） |
| 高温環境 | HIV（75℃）、CV（90℃） |
「住宅＝VVF」「盤内＝IV/HIV」「機器内部＝KIV」「動力・幹線＝CV」の4つの基本セットを押さえれば、施工場所の問題は大体カバーできます。
代表例題（3問）
例題1 次のうち、最高許容温度が90℃の電線はどれか。
- IV
- VVF
- CV
- KIV
解答：3（CV）
解説：CVは架橋ポリエチレン絶縁ビニルシースケーブル。架橋（Cross-linked）処理により耐熱性が大幅に向上しており、許容温度は90℃。IV・VVF・KIVはいずれも60℃です。
例題2 一般住宅の屋内配線で最もよく使われるケーブルはどれか。
- VVF
- CV
- KIV
- IV
解答：1（VVF）
解説：VVF（平形）は住宅の屋内配線の定番。技能試験でも必ず使うケーブルです。CVは幹線・動力向け、KIVは機器内部、IVは盤内配線が主な用途。
例題3 環境配慮型で鉛・ハロゲンを含まない電線はどれか。
- IV
- EM-EEF
- HIV
- VVR
解答：2（EM-EEF）
解説：EM（Eco Material）はエコマテリアルの略。鉛・ハロゲンを含まない環境配慮型のケーブルで、最高許容温度は75℃。最近の試験で出題頻度が上がっています。
まとめ
- 電線はシースなし、ケーブルはシースあり
- IV・VVF・KIVの許容温度は60℃
- HIVは75℃、CVは90℃——耐熱性の高い材料ほど温度が上がる
- 現場での名称と試験用語（記号）を対応させて覚えると混乱が少ない
