電圧降下とは何か

電線には抵抗があります。電流が流れると、その抵抗によって電圧が消費されます。これが電圧降下です。

現場的に言うと：

• 電線が長いほど抵抗が増え、電圧降下が大きくなる
• 電線が細いほど抵抗が増え、電圧降下が大きくなる
• 電流が大きいほど電圧降下が大きくなる

試験ではこの関係を計算式で問われます。なお、電線の抵抗を直接計算する場面ではオームの法則が前提知識になります。

→ オームの法則と直列並列の計算｜学科対策まとめ

学科で使う計算式

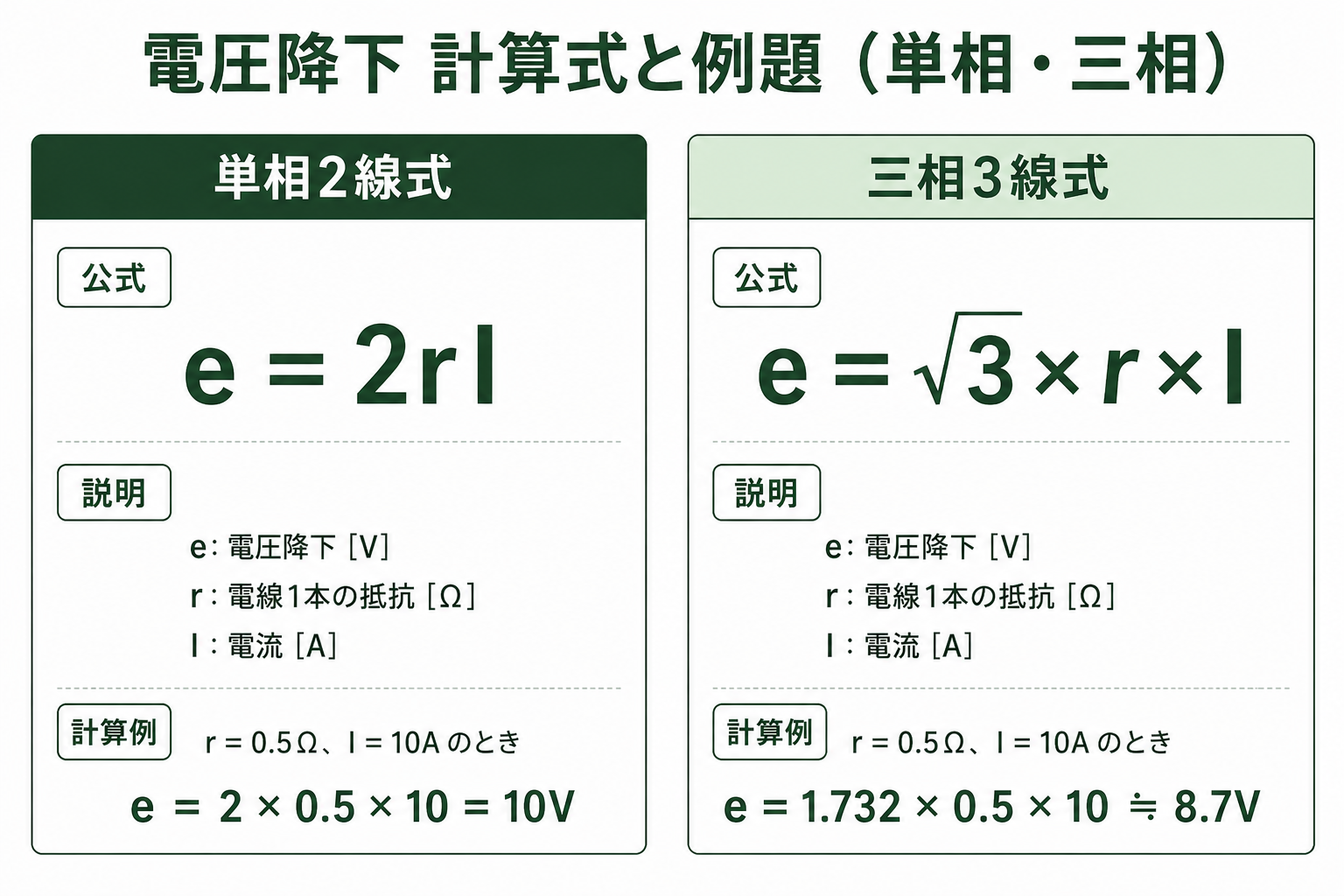

単相2線式の電圧降下の基本式は以下です。

e = 2 × r × I（e：電圧降下[V]、r：電線1本あたりの抵抗[Ω]、I：電流[A]）

「2」が付くのは、電流が往路と復路の2本の電線を流れるためです。現場で「行き帰り2本で引く」感覚そのままです。

三相3線式では係数が変わります（e = √3 × r × I）。配線方式ごとの係数は試験で頻出なので、単相と三相で式が変わることを意識しておきます。

電力・力率と組み合わせて出題されることも多いので、こちらも合わせて確認しておくと安心です。

→ 電力・電力量・力率：学科の計算を整理する

配線方式の違いについてはこちら。

→ 低圧配線方式まとめ｜単相2線式〜三相4線式

配線方式ごとの係数（暗記表）

電圧降下の公式は、配線方式によって「電線抵抗 r×電流 I」に掛かる係数が変わります。試験では「単相2線式と三相3線式で係数が違う」点が頻出です。次の早見表をまるごと覚えてしまうのが近道です。

配線方式と電圧降下係数

「単相2線＝2、三相3線＝√3」——この2つだけは反射的に出るようにしておきます。√3 ≒ 1.73 も計算で使うので合わせて頭に入れておくと迷いません。

許容される電圧降下の目安

どこまで電圧が落ちていいかにも基準があります。試験では「幹線と分岐回路でそれぞれ何%以内か」という形で問われることがあります。内線規程に基づく代表的な数値を表でまとめます。

許容電圧降下の目安（早見表）

「幹線3%・分岐2%・合計で5%」を軸に覚えておくと、選択肢で迷ったときに当たりがつけられます。

→ 電圧降下は何％まで許される？（実務寄りの詳細解説）

過去問でどう出るか

学科試験では、公式の暗記だけでなく「数値を代入して答えを出す」計算問題として出題されます。よくあるパターンを2問見ておきましょう。

例題1（単相2線式・e=2rI）

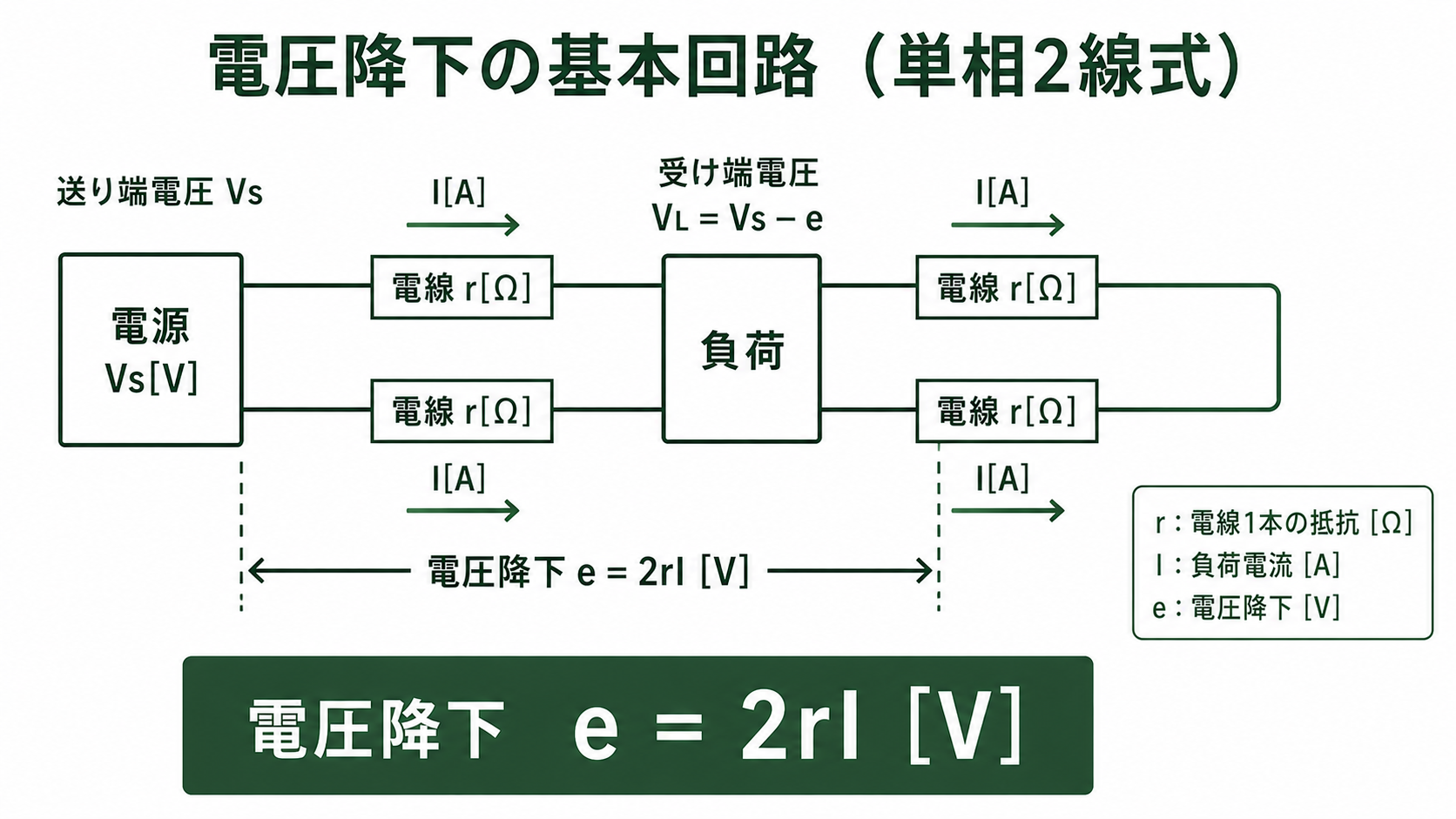

下の図のような単相2線式回路で、電線1本あたりの抵抗が 0.1Ω、負荷電流が 10A のとき、この回路の電圧降下 e [V] はいくらか。

1. 1 V
2. 2 V
3. 4 V
4. 10 V

解答：2（2 V）

解説：単相2線式の電圧降下の式は e = 2 × r × I。
e = 2 × 0.1 × 10 = 2 V。
「2」を掛け忘れると 1V を選んでしまうので、係数を意識して代入することが大切です。

例題2（三相3線式・e=√3rI）

三相3線式の配線で、電線1本あたりの抵抗が 0.2Ω、線電流が 10A のとき、線間の電圧降下 e [V] はおよそいくらか。ただし √3 ≒ 1.73 とする。

1. 2 V
2. 3.5 V
3. 5.2 V
4. 10 V

解答：2（3.5 V）

解説：三相3線式の電圧降下の式は e = √3 × r × I。
e = 1.73 × 0.2 × 10 = 3.46 ≒ 3.5 V。
配線方式を「単相2線式」と勘違いして 2rI で計算すると 4V 前後になり、近い数値の 5.2V を選んでしまう失点パターンに注意。配線方式を最初に確認してから係数を選ぶのがコツです。

電圧降下シリーズまとめ

当サイトでは電圧降下を4本の記事・ツールでシリーズ化しています。学科対策と実務の両方で活用してください。

• → 電圧降下について（基礎）
• → 電圧降下は何％まで許される？
• → 電圧降下の計算方法をやさしく解説【単相・三相対応】
• → 電圧降下計算ツール【単相・三相対応】

まとめ

• 電圧降下は電線の長さ・細さ・電流の大きさで決まる
• 単相2線式は e = 2rI、三相3線式は e = √3rI——係数の違いを最優先で覚える
• 許容電圧降下は幹線3%・分岐2%・合計5%がベースライン
• 過去問では「配線方式を確認 → 公式を選択 → 代入」の順で処理すると外しにくい
