ブレーカがトリップする原因と調査手順｜過負荷・短絡・漏電の見分け方
設備のブレーカが落ちた時、何も確認せずに再投入していませんか？もし原因が短絡や漏電だった場合、原因不明のままの再投入はアークや感電、火災につながりかねない、きわめて危険な行為です。ブレーカのトリップ対応は、「過負荷・短絡・漏電のどれで落ちたのか」を見分けるところから始まります。
この記事では、家庭の分電盤ではなく工場の分電盤・制御盤（FA設備側）を対象に、トリップ原因の見分け方から系統の絞り込み手順、再投入の作法までを現場のトラブルシュート目線で整理します。
大前提：どのブレーカが落ちたかを正確に特定する
調査の第一歩は、意外なようですが「落ちたブレーカの特定」です。工場の電源系統は、受電側の大きなブレーカから分電盤・制御盤内の小さなブレーカまで、ツリー状に何段も分かれています。どの段のブレーカが落ちたかで、疑うべき範囲がまったく変わります。
- 単線結線図・系統図を確認する：落ちたブレーカの下流に何がぶら下がっているかを把握します。下流に負荷が1台だけなら容疑者はほぼ確定、複数あるなら絞り込みが必要です。
- 上流と下流、どちらが落ちたかを見る：正しく設計された系統では、異常が起きた回路に近い下流側のブレーカだけが落ちるのが基本です（選択遮断）。もし下流を飛び越えて上流の大きなブレーカが落ちているなら、大電流が流れた可能性や、ブレーカ選定・協調に問題がある可能性まで視野に入ります。
- ハンドルの位置を見る：多くの配線用遮断器は、トリップするとハンドルがONとOFFの中間位置で止まります。誰かが手で切ったOFFと、保護動作によるトリップを区別する手がかりになります。
系統図が手元にない現場もありますが、その場合こそ復旧を急がず、盤の表示や配線をたどって「このブレーカの先には何があるのか」を確認してから次に進みましょう。

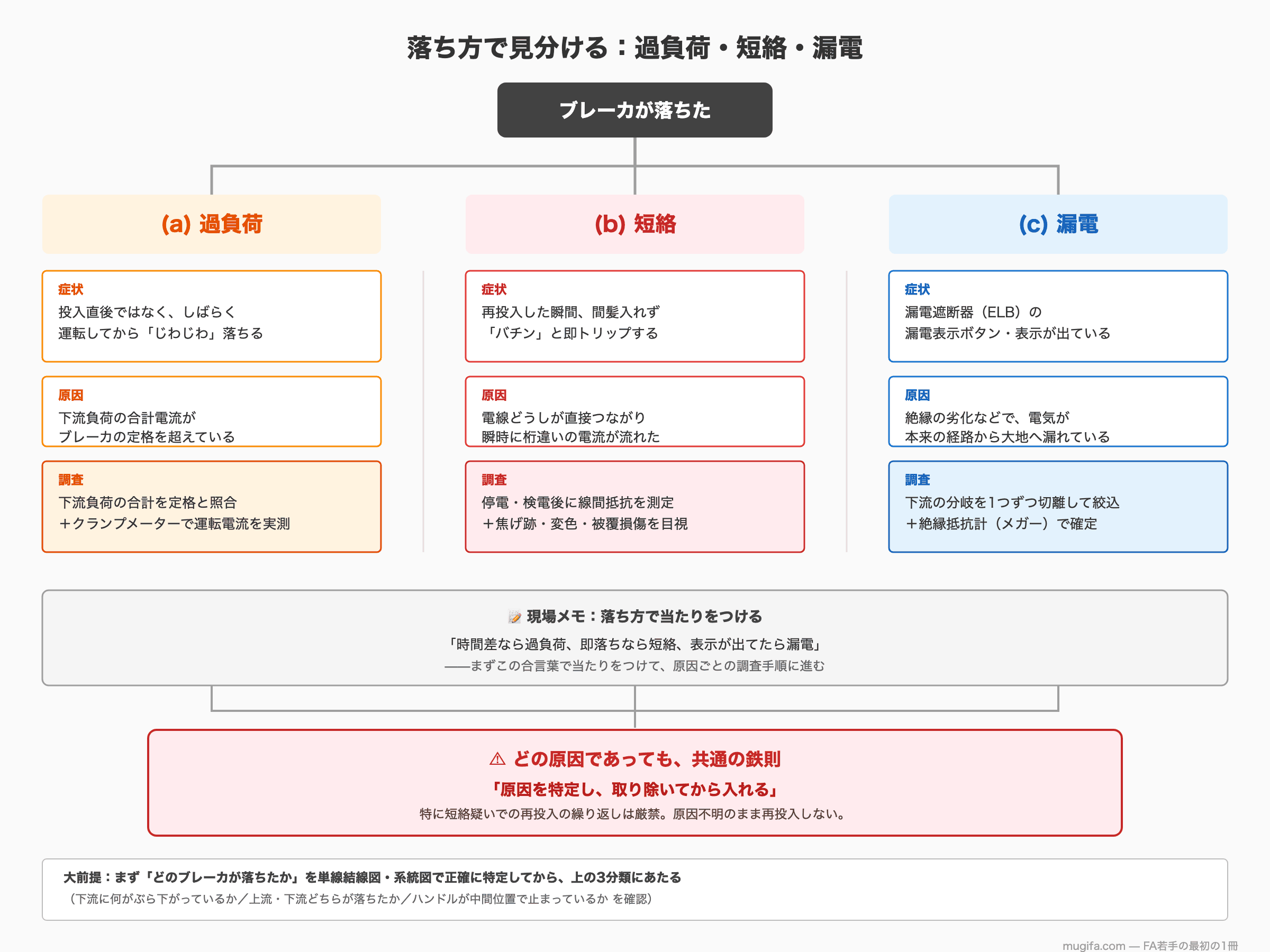

過負荷・短絡・漏電｜3つのトリップの見分け方
ブレーカが落ちる原因は、大きく分けて過負荷・短絡・漏電の3つです。この3つは原因も、調査方法も、危険度もまったく別物。まず「落ち方」からどれに当たるかを推定します。
3つの違いは「電気の流れ方」の違い
過負荷＝正しい経路を、多すぎる電気が流れている。短絡＝行きと帰りの線が直結して、桁違いの電流が一気に流れた。漏電＝本来の経路から外れて、電気が大地へ漏れている。——流れ方が違うから、探し方も全部違うわけです。
（a）過負荷：じわじわ熱で落ちる「使いすぎ」
下流の負荷の合計電流がブレーカの定格を超えている状態です。配線用遮断器の過負荷保護は熱の蓄積で動作するため、投入直後ではなく、しばらく運転してから落ちるのが典型パターン。「設備を全部動かすと落ちるが、一部を止めると落ちない」「暑い時期や生産量が多い日に落ちやすい」なら過負荷が濃厚です。
（b）短絡：入れた瞬間バチンと落ちる「線間の直結」
電線どうしが直接つながってしまい、瞬時に大電流が流れた状態です。ブレーカの瞬時引き外しが働くため、再投入した瞬間に間髪入れずトリップします。ためらいなく即落ちする場合は短絡を強く疑い、それ以上の再投入はやめてください。調査は後述のとおり、電源を切った状態で行います。
（c）漏電：漏電遮断器（ELB）の漏電表示で判別する
電気が絶縁の劣化した箇所などから大地へ漏れている状態です。漏電遮断器には漏電表示ボタン（トリップ時に飛び出すボタンや表示）が付いており、これが出ていれば過電流ではなく漏電で動作したことを示します。つまり「使いすぎ」ではなく絶縁の問題。調査の方向がまったく変わるので、再投入の前に必ず漏電表示を確認する癖をつけましょう。
そもそも配線用遮断器（MCCB）と漏電遮断器（ELB）で何が違うのか、という機器側の基礎はこちらで整理しています。
過負荷の調査｜負荷の合計と実測電流を突き合わせる
過負荷が疑われる場合、危険度は3つの中では相対的に低いですが、放置すれば配線の過熱につながります。次の順で確認します。
- 下流の負荷の合計を洗い出す：落ちたブレーカの下流につながる機器の定格電流を足し合わせ、ブレーカの定格と照合します。
- 増設履歴を確認する：「後からコンセントや機器を追加した」「改造で負荷が増えた」は過負荷の定番原因です。図面に載っていない後付け機器がないか、現物を見て確認しましょう。
- クランプメーターで運転電流を実測する：机上の合計だけでなく、実際の運転状態でどれだけ流れているかをクランプメーターで測ります。定格ぎりぎりで常用していれば、わずかな負荷変動で落ちるのは当然です。
- モーター系なら過負荷運転を疑う：機械の引っかかりや軸受け劣化で電流が増えているケースです。モーター側の切り分けはモーターが回らない時の切り分け手順で解説している過負荷系の症状と地続きなので、合わせて確認してください。
実測の結果「そもそも定格に対して負荷が多すぎる」なら、回路の分割やブレーカ・電線サイズの見直しが必要です。安易にブレーカだけ大きくするのは、配線の保護が失われるため厳禁です。
短絡の調査｜再投入せず、電源を切って区間を絞る
短絡が疑われる場合、再投入による通電確認は禁止です。調査は必ず電源を切り、検電して無電圧を確認した状態で行います。
- 下流を切り離してから測る：下流の負荷や分岐をいったん切り離し、テスターで線間の抵抗を確認します。線間がほぼゼロに近い値でつながっていれば、その区間に短絡箇所があります。
- 負荷を1つずつ切り離して範囲を狭める：下流に複数の負荷がある場合は、1つずつ切り離しては線間抵抗を確認し、「どれを切り離したら短絡が消えるか」で容疑者を絞ります。二分探索の要領で、範囲を半分ずつ潰していくと効率的です。
- 目視も強力な武器：短絡は痕跡を残すことが多いです。端子や電線の焦げ跡・変色・溶融、被覆の損傷、水濡れがないか、盤内と配線経路を目で追いましょう。改造・修理の直後なら、その作業箇所（噛み込み・誤結線）から疑うのが近道です。
なお、線間の抵抗測定で見つかるのは「完全に直結した短絡」です。絶縁が弱っているだけの状態はテスターでは見えないことがあり、その場合は次の漏電調査で使う絶縁抵抗測定の出番になります。
漏電の調査｜分岐を切り離して絞り、メガーで確定する
漏電表示が出ていた場合は、絶縁のどこかが弱っています。手順は「絞り込み→測定で確定」の2段階です。
- ① 漏電表示を確認・記録する：復旧操作をすると表示がリセットされる機種もあるため、まず「漏電表示が出ていた」事実を写真などで記録しておくと、後の報告や再発時の比較に役立ちます。
- ② 下流の分岐を1つずつ切り離して絞る：下流の分岐ブレーカや負荷をすべて切った状態でELBを投入し、分岐を1つずつ入れていきます。どれを入れた時にトリップするかで、漏電している系統を特定できます。
- ③ 絶縁抵抗測定（メガー）で確定する：絞り込んだ回路を停電させ、絶縁抵抗計で対地間・線間の絶縁抵抗を測定して、劣化箇所を確定します。判定の基準値は電技省令（電気設備の技術基準）に定めがありますが、回路の電圧区分によって基準が変わるため、数値の確認と判定はこちらのツールで行ってください。
漏電の原因としては、モーターや電磁弁など機器内部の絶縁劣化、水・油・粉じんの侵入、被覆の擦れなどが定番です。「雨の日だけ落ちる」「洗浄作業の後に落ちる」といった状況とセットの傾向は、原因箇所を推定する大きなヒントになります。また、メガーは印加電圧をかける測定器なので、電子機器を巻き込まないよう測定範囲の切り離しにも注意してください。
再投入の作法｜原因を特定・除去してから入れる
3分類のどれであっても、再投入の原則は共通です。「原因を特定し、取り除いてから入れる」。これに尽きます。
- 短絡疑いでの再投入の繰り返しは厳禁：短絡電流の遮断はブレーカにとっても大きな負担です。原因未解決のまま投入とトリップを繰り返すと、アークによる損傷や火災のリスクが積み上がり、ブレーカ自体の遮断性能も損なわれていきます。
- トリップ直後の本体が熱い場合は触り方に注意：大電流を遮断した直後や過負荷でトリップした直後のブレーカは、本体や周辺端子が熱を持っていることがあります。素手でべたりと触らない、異臭や変色があれば投入せず点検に回す、を徹底しましょう。
- 再投入は関係者に声をかけてから：下流の設備が急に動き出すと、復旧作業中の人を巻き込む恐れがあります。再投入前に、下流側で作業している人がいないか必ず確認してください。
ブレーカ自体の問題は「最後に」疑う
調査しても負荷側に異常が見つからない場合、最後に残るのがブレーカ自体の問題です。ただしこれは、あくまで過負荷・短絡・漏電を潰し切った後に疑う順番です。
- 経年劣化・寿命：ブレーカも機械部品と電気部品の集合体であり、長年の使用や度重なるトリップで特性が変わったり、動作不良を起こしたりすることがあります。設置年数が長く、原因不明のトリップが続くなら交換を検討します。
- 定格選定・特性のミスマッチ：モーターのように始動時に大きな電流が流れる負荷では、選定が適切でないと正常な始動電流で瞬時引き外しに引っかかることがあります。「始動の瞬間だけ落ちる」なら、故障ではなく選定の問題かもしれません。動作特性はメーカーのカタログで必ず確認してください。
定格や種類の選定を根本から見直したい場合は、選定の考え方をツールにまとめています。
まとめ：見分けるのは「落ち方」、直すのは「原因」
ブレーカのトリップ対応は、まず落ちたブレーカと下流の範囲を特定し、過負荷（時間が経ってから落ちる）・短絡（入れた瞬間に落ちる）・漏電（漏電表示が出る）の3つのどれかを見分けるところから始まります。過負荷なら負荷の合計と実測電流の照合、短絡なら停電しての線間抵抗と目視、漏電なら分岐の切り離しと絶縁抵抗測定——原因ごとに調査手順はまったく別物です。そして、どのケースでも再投入は原因を特定・除去してから。ブレーカが落ちたのは、回路のどこかで起きた異常から設備と人を守ってくれた結果です。その声をリセット一発でかき消さず、原因までたどり着ける担当者を目指しましょう。
