【第二種電気工事士】開閉器・配線用遮断器・漏電遮断器の違い｜試験用語と現場名称の対応

はじめに

「ブレーカー」と現場では一括りに呼ぶことが多いですが、学科試験では「開閉器」「配線用遮断器」「漏電遮断器」をそれぞれ区別して問われます。現場で実物を触っていても、試験用語と結びついていないと問題文で迷います。

この記事では、3つの機器の役割と違いを動作条件マトリクスで整理し、現場での呼び名（MCCB・ELCB など）と試験用語を対応させながら覚え方を解説します。4択形式の過去問例も付けたので、出題のされ方まで確認してください。

回路を「入り・切り」するだけの機器です。過電流や漏電を検出する機能はありません。現場では「ナイフスイッチ」「カットアウトスイッチ」などが該当します。

試験では「電路を開閉する」という表現で登場することが多く、「遮断」という言葉は使わないのが特徴です。

過電流（設定値を超えた電流）が流れたときに自動で回路を遮断する機器です。現場では「ブレーカー」「MCCB」「ノーヒューズブレーカー」と呼ぶことが多いです。

漏電は検出しません。あくまで「電流が多すぎる」ときに動作します。家庭の分電盤に入っている小型のものも配線用遮断器です。

漏電（地絡電流）を検出して自動で回路を遮断する機器です。現場では「漏電ブレーカー」「ELB」と呼ばれます。配線用遮断器の機能（過電流遮断）も兼ね備えているものが一般的です。

試験では「地絡が生じたとき」「漏電したとき」に動作する機器として問われます。

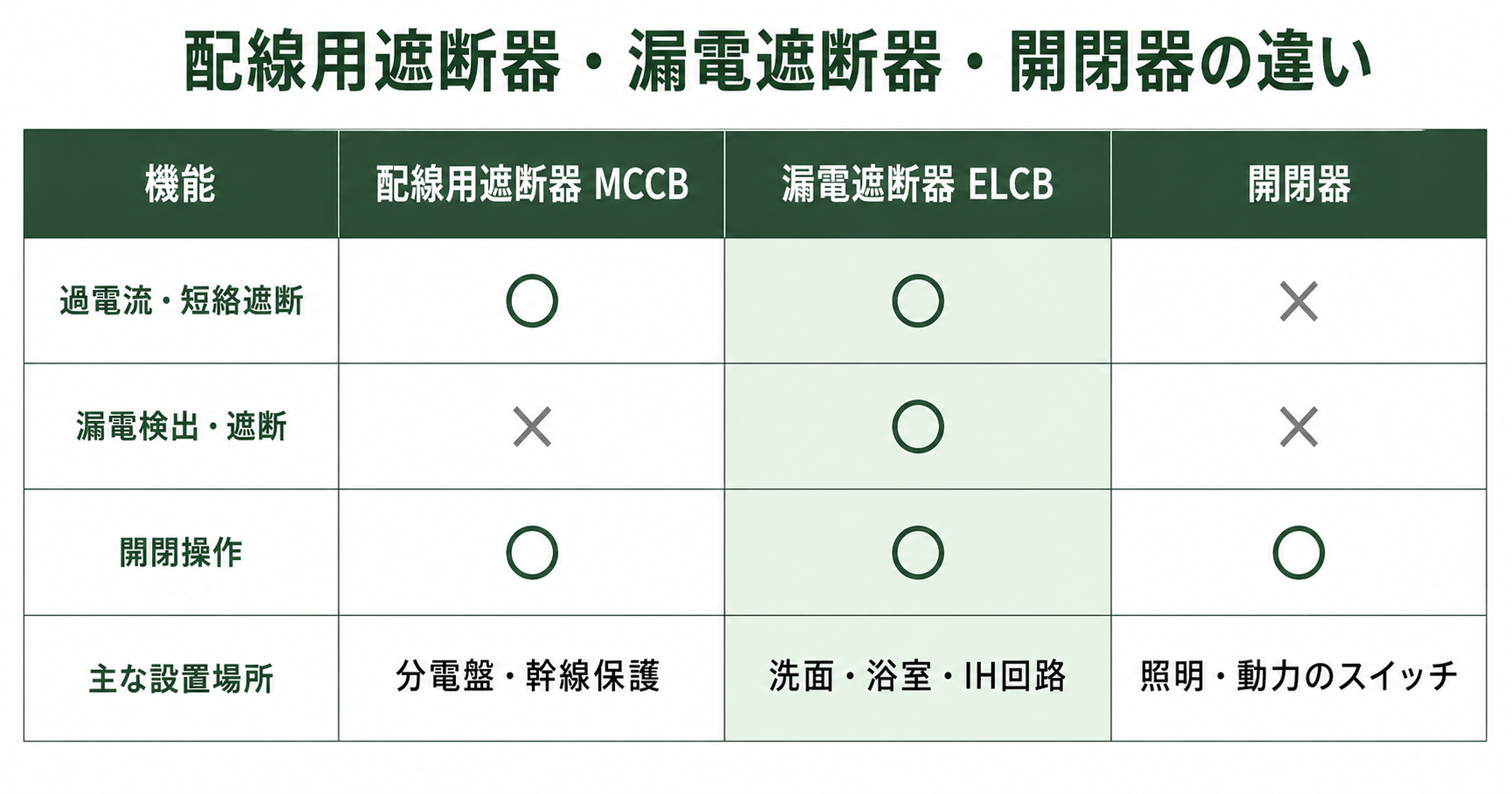

3機器の違いは、結局のところ「何で自動遮断するか」「手動開閉できるか」の組み合わせに集約できます。下表を丸ごと覚えておくと、問題文のキーワードからすぐに答えを絞り込めます。

機器	過電流で自動遮断	漏電（地絡）で自動遮断	手動開閉
開閉器	×	×	◯
配線用遮断器（MCCB）	◯	×	◯
漏電遮断器（ELCB）	◯	◯	◯

キーワードでの判別方法：

学科試験ではこの3つを混同させる選択肢が出ます。よくある問われ方です。

混同しやすいのは「配線用遮断器」と「漏電遮断器」です。漏電（地絡）に反応するかどうかが分かれ目と覚えると区別しやすいです。

第1問　地絡が生じたとき、自動的に電路を遮断する機器はどれか。

答え：ウ　地絡（漏電）を検出して遮断するのは漏電遮断器（ELCB）です。配線用遮断器は過電流のみ、開閉器・カットアウトスイッチには自動遮断機能がありません。

第2問　過電流が流れたとき自動的に遮断するが、漏電は検出しない機器はどれか。

答え：イ　配線用遮断器（MCCB）は過電流での自動遮断のみを行います。漏電も対象に含むのは漏電遮断器、接触器は制御回路で負荷を入り切りする機器で過電流保護機能は持ちません。

制御盤でよく見るサーキットプロテクタは、配線用遮断器に近い役割ですが、制御回路向けに設計された機器です。第二種電気工事士の学科試験では主役にはなりませんが、現場での混同を避けるために頭に入れておくとよいです。
